Capriate in Legno V.2018 - Lamellare, Massello, Abete, Castagno, ..

Software per il calcolo delle Capriate in legno.

Caratteristiche Geometriche, Caratteristiche meccaniche legname,

Analisi strutturale, Verifica Presso Flessione e Taglio, Relazione di Calcolo,

Elaborati grafici BMP, DXF, DWG

Applicazione specializzata progettata per aiutare gli esperti del settore edile nella progettazione e nell'analisi delle capriate in legno, che sono strutture comuni utilizzate nelle costruzioni per supportare tetti e soffitti.

Ecco alcune delle caratteristiche e funzionalità :

1. Interfaccia Intuitiva: Il software offre un'interfaccia utente user-friendly che consente agli utenti di inserire dati e parametri in modo intuitivo.

2. Personalizzazione dei Materiali: Permette agli utenti di specificare le proprietà del legno utilizzato nella capriata, come densità, resistenza e altre caratteristiche del materiale.

3. Carichi e forza: consente di applicare e valutare i carichi statici (concentrati ai nodi e/o distribuiti) che agiscono sulla capriata, tra cui quelli dovuti a neve, vento, copertura e altri carichi.

4. Analisi Strutturale: Esegue un'analisi strutturale dettagliata, valutando la resistenza, la stabilità e le prestazioni della capriata.

5. Dimensionamento degli Elementi: Determinare le dimensioni ottimali degli elementi strutturali della capriata, come montanti, tiranti e diagonali, per garantire che siano in grado di sopportare i carichi applicati.

6. Verifica delle Normative: Assicura che la capriata sia progettata in conformità con la normativa vigente, D.M. 17/01/2018, che regola il dimensionamento e la resistenza delle strutture in legno.

7. Visualizzazioni grafiche: fornisce visualizzazioni 2D della capriata, mostrando in modo chiaro la disposizione degli elementi strutturali ei risultati delle analisi.

8. Simulazioni di carico: Permette di eseguire simulazioni e analisi di stress per valutare la resistenza e la stabilità della capriata sotto diversi scenari di carico.

9. Report Dettagliati: Genera report che includono i risultati delle analisi, le specifiche dei materiali e le informazioni sul dimensionamento degli elementi strutturali.

Il software di calcolo delle capriate in legno è uno strumento prezioso per ingegneri, architetti e professionisti del settore edile, poiché offre un modo efficiente ed accurato per progettare e valutare capriate in legno in conformità alle normative vigenti, garantendo la sicurezza e la stabilità della struttura.

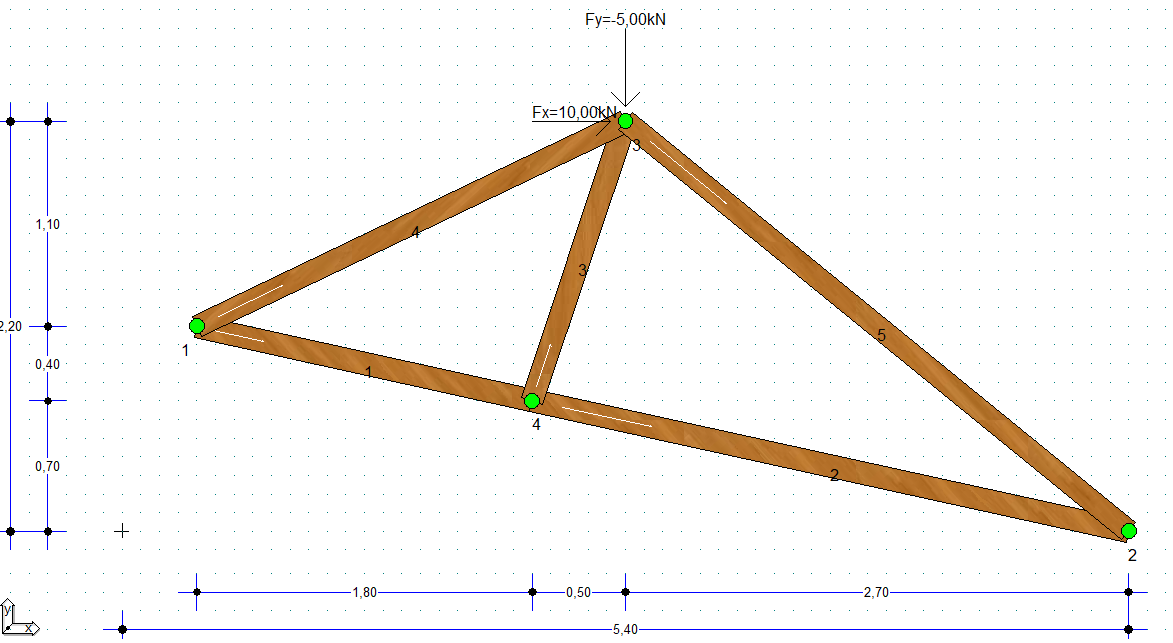

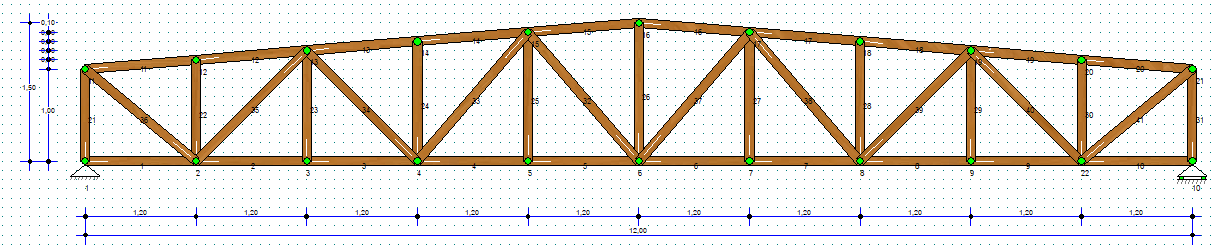

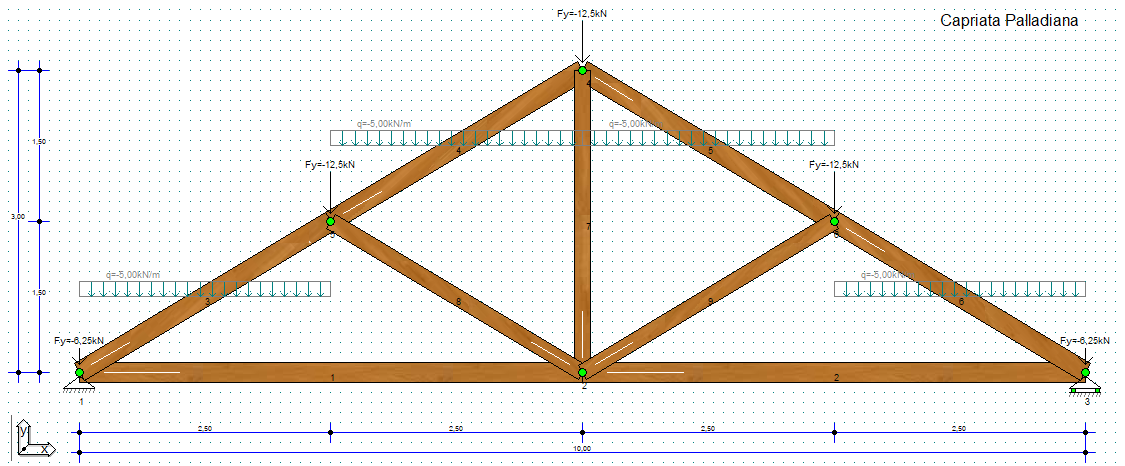

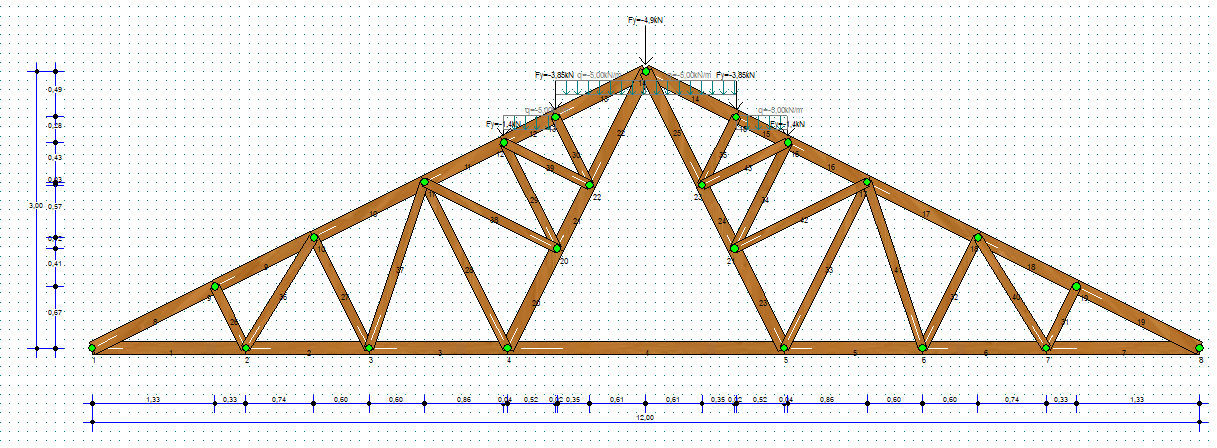

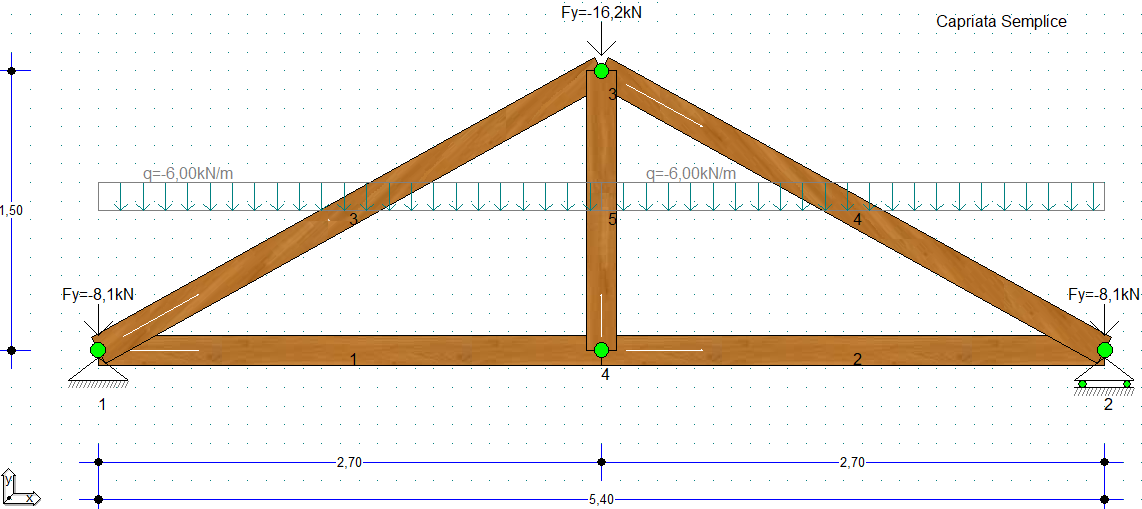

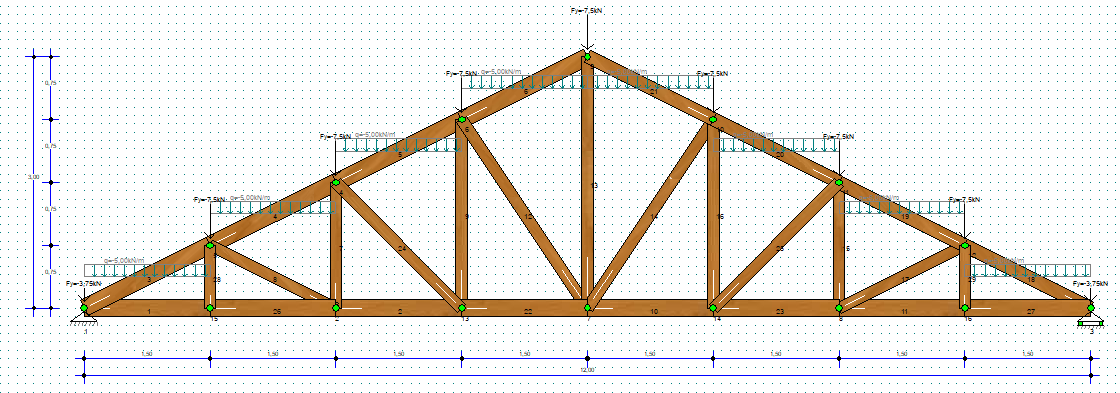

Geometria Capriata

La finestra di dialogo “Geometria” consente di inserire e/o modificare:

• I Nodi della capriata e le relative coordinate
• Le Aste della capriata e le relative dimensioni e materiale
• Nell’apposito riquadro di tale finestra di dialogo, oltre a specificare il nodo iniziale ed il nodo finale dell’asta, è possibile inserire le dimensioni delle aste (inserita base ed altezza, il programma calcola in automatico l’area, i momenti d’inerzia ed i moduli di resistenza) e le caratteristiche del tipo di legno utilizzato (peso specifico, tensioni, ecc.).
• I Carichi Nodali
• I Carichi Distribuiti sulle singole aste
• I Vincoli esterni

Come si evince dalla figura, in corrispondenza delle tabelle relative ai nodi, alle aste, etc. sono presenti dei pulsanti che consentono di aggiungere, modificare e/o rimuovere l’elemento specifico.

Inoltre, al di sotto della finestra grafica è presente la barra degli strumenti “Disegno”, che consente di inserire i dati relativi alla capriata, disegnando gli stessi, e la barra degli strumenti “Visualizzazione” che consente di attivare o disattivare la visualizzazione dei vari elementi al fine di facilitare le varie operazioni di disegno.

Per una lettura immediata dei dati registrati, se si desidera è possibile interrogare la finestra grafica, facendo click con il mouse sull’elemento di cui si desidera conoscere i relativi valori.

Disegno Gemetria Capriata

Selezionando il pulsante “Disegna” – “Nodi” ,

è sufficiente fare click con il pulsante sinistro del mouse nella finestra grafica, in corrispondenza del punto avente le coordinate x , y desiderate, il software provvederà immediatamente a registrare i dati del nodo nella specifica tabella.

Selezionando il pulsante “Disegna” – “Aste”,

in una prima fase si specificano i nodi di estremità dell’asta selezionando gli stessi con il mouse nella finestra grafica; dopo aver specificato i nodi, si attiva la finestra in cui bisogna specificare le dimensioni ed il materiale relativi all’asta:

Analogamente, è possibile specificare le forze nodali ed i vincoli.

Se si desidera modificare un elemento precedentemente inserito, è inoltre possibile selezionare il pulsante “Disegna” – “Modifica” e dopo aver selezionato l’elemento il software attiva la relativa finestra per la modifica dell’elemento.

Analisi dei Carichi

     Selezionando il comando “Dati Capriata” – “Analisi Carichi Solaio Copertura” appare una finestra di dialogo che consente di caricare l’analisi dei carichi da un solaio precedentemente calcolato con il software “Solai e Tetti in Legno”.

Oppure è possibile specificare direttamente il carico del solaio nella C.C. più svantaggiosa.

Selezionate le aste della capriata su cui poggia il solaio, il software determina in automatico i carichi da applicare ai nodi per il calcolo e la verifica della capriata.

Tipologia Nodi

 Selezionando il comando “Dati Capriata” – “Tipologia Nodi” appare una finestra di dialogo che consente di specificare come le aste vengono tra loro collegate nei singoli nodi.

 Ciò è necessario, se si desidera effettuare la verifica dei collegamenti.

 In questa versione del software è possibile selezionare il tipo di unione tra quelle indicate:

Catena Puntone a Dente Semplice Puntone Saetta a Dente Semplice Monaco Puntoni a Dente Semplice Monaco Saette a Dente Semplice Catena Puntone a Dente Arretrato Puntone Saetta a Dente Arretrato Monaco Puntoni a Dente Arretrato Monaco Saette a Dente Arretrato

Selezionato il nodo e specificato il tipo di unione, bisognerà specificare tra le aste collegate allo stesso, quale deve essere considerata come Catena, quale come Puntone, etc. ed inoltre bisognerà specificare i parametri necessari alla verifica del tipo di unione specificata.

Ad es. nel caso di Unione Tipo Catena Puntone a Dente Semplice

si specificano:

• - numero dell'asta che funge da catena;
• - numero dell'asta che funge da puntone;
• - spessore dell'intaglio;
• - lunghezza resistente dell'intaglio;
• - lunghezza appoggio.

Dati necessari ad eseguire la verifica del nodo :

Tipologia Nodo: Catena Puntone a Dente Semplice

Profondità Intaglio:      tv = 7,00 cm.
Lunghezza Resistente:     Lv = 20,00 cm.
Reazione Vincolare:        R = 29,35 kN
Lunghezza Appoggio:      Lap = 20,00 cm.
Lef = min(Lap+H/3; 2Lap; 400)= 253,33 mm.

Aste Collegate:

Asta N. 1 B=16,00cm. x H=20,00cm. a = 0,00°
Materiale: LAMELLARE GL24H
fc0k =24,00N/mmq  fc0d = 9,60N/mmq
fc90k= 2,70N/mmq  fc90d= 1,08N/mmq
fvk = 2,70N/mmq    fvd = 1,08N/mmq

Asta N. 2 B=12,00cm. x H=16,00cm. a = 26,57°
Materiale: LAMELLARE GL24H
fc0k =24,00N/mmq  fc0d = 9,60N/mmq
fc90k= 2,70N/mmq  fc90d= 1,08N/mmq
fvk = 2,70N/mmq    fvd = 1,08N/mmq

Verifica a Compressione Inclinata rispetto le fibrature
Intaglio SX: Componente di compressione               F1 = 31,17 kN
Angolo tra componente di compressione F1 e Fibratura: a1 = 13,28°
Resistenza a compressione inclinata               fca1,d = 6,78N/mmq
                              s = 3,61 N/mmq < fca1,d
Intaglio DX: Componente di compressione               F2 = 7,41 kN
Angolo tra componente di compressione F2 e Fibratura: a2 = 78,41°
Resistenza a compressione inclinata               fca2,d = 1,12N/mmq
            s = 0,18 N/mmq < fca2,d

Verifica a Taglio - tallone
t = N·cos(a) / Lv·B = 1,20N/mmq > fvd - NON VERIFICA

Verifica Appoggio - Compressione Perpendicolare alla fibratura
s = R / Lef·B = 0,72N/mmq < fc90d

Verifica

L'opzione "Verifica" del menù principale consente di effettuare il calcolo e la verifica della capriata, ovviamente devono prima inserirsi i dati necessari affinché tale calcolo possa effettuarsi.

In particolare, si riporta il diagramma di flusso (flow chart) seguito dal software per effettuare tale verifica:

I risultati di tale calcolo (in termini di tensioni e deformazioni) vengono immediatamente visualizzati in un’apposita finestra di dialogo “risultati verifica” che si attiva automaticamente per un immediato controllo degli stessi.

Se dopo aver effettuato la verifica, si modifica un dato della struttura quali ad es. la base B di un’asta della capriata, dopo aver registrato tale modifica, il programma in automatico riesegue la verifica e ne mostra immediatamente i risultati sulla finestra di dialogo suddetta.

Nella finestra di dialogo “risultati verifica”, è inoltre possibile visualizzare immediatamente vari diagrammi e tabelle che oltre a visualizzare il valore di alcune caratteristiche ne mostrano il relativo grafico.

Selezionando la scheda Grafici, si attiva la possibilità di visualizzare a video gli spostamenti della struttura, le sollecitazioni (Sforzo assiale, Momento Flettente e Taglio), le tensioni.

Relazione di Calcolo

Selezionando il menu "Genera" - "Relazione di Calcolo" appare a Video una finestra di dialogo in cui è possibile specificare i paragrafi da inserire nella relazione di calcolo.

Facendo click sul pulsante "Compila", in automatico il software compilerà la relazione di calcolo con tutti i paragrafi specificati.

Solo a scopo dimostrativo si riportano in appresso le schermate relative ai vari paragrafi.

Testata

Premessa

Caratteristiche Geometriche

Carichi Nodali

Verifiche Stati Limite

Verifica Collegamenti

ecc. ecc.

Dopo aver controllato a video la Relazione di Calcolo, è possibile salvare la stessa in formato RTF, DOC, selezionando il pulsante "Salva su File"

Esecutivi di Cantiere

Selezionando il menu "Genera" - "Esecutivi di Cantiere" si attiva la finestra di "Anteprima di Stampa" con i seguenti disegni:

Geometria Capriata

Schema Statico

Collegamenti / Unioni

Nella finestra di Anteprima è possibile:

• - La stampa diretta del grafico
• - La modifica / personalizzazione del grafico mediante l'inserimento di testo, linee, cerchi, etc.
• - La creazione di una immagine bitmap
• - La creazione di un file DXF da importare successivamente nel software Cad.
