PUNTONE SAETTA A DENTE SEMPLICE

Nel caso di collegamento del tipo a "Dente Semplice", le verifiche da effettuare riguardano:

- la compressione inclinata rispetto la fibratura in corrispondenza dei due intagli;

 Indicato con:

• tv:    lo spessore dell'intaglio;
• a:    l'inclinazione della saetta;

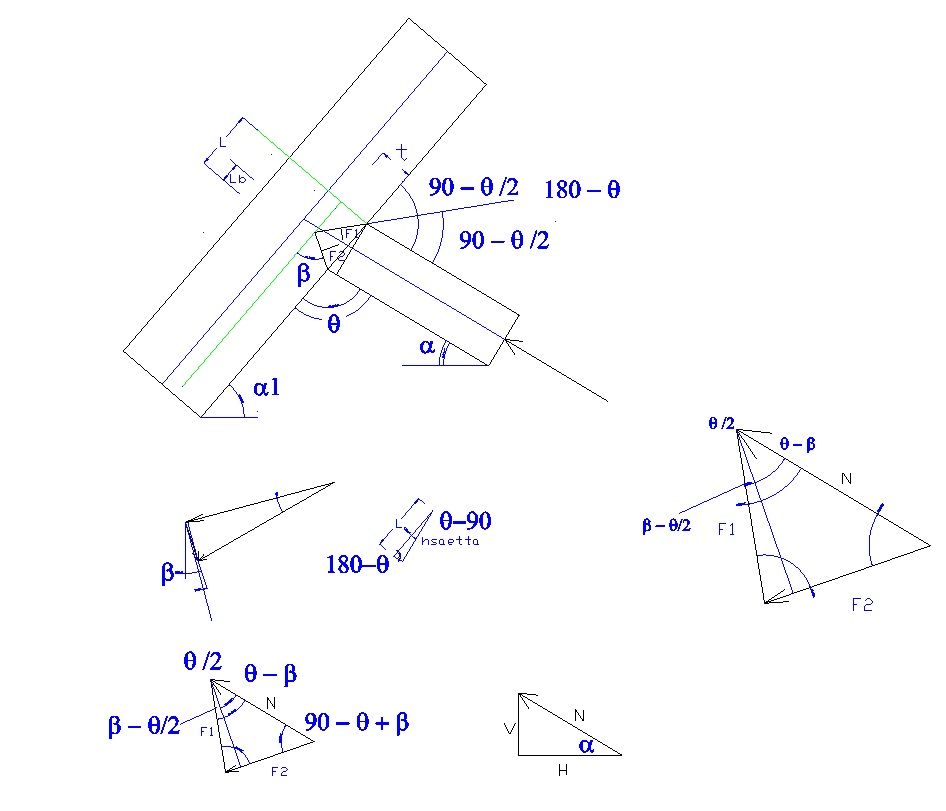

Per la verifica a compressione inclinata rispetto la fibratura, si determinano le forze ortogonali agli intagli mediante le relazioni:

         F1 = N sen(q/2) / cos(b-q/2)                                  F2 = N cos(q/2) + N sen(q/2) tang(b-q/2)

Si determinano le tensioni di compressione e la resistenza a compressione inclinata e si verifica che risulti:
