Programma professionale per il calcolo e la verifica strutturale di scale in cemento armato a soletta rampante. Dimensionamento automatico delle armature, verifica SLU (flessione e taglio) e SLE (fessurazione). Conforme al D.M. 17/01/2018 "Norme Tecniche per le Costruzioni" e alla Circolare Applicativa 21/01/2019 n.7 C.S.LL.PP. Produce relazione di calcolo completa ed esecutivi di cantiere in BMP, DXF, DWG.
Scala in Cemento Armato V.2018 – a Soletta Rampante
Il software di calcolo Scale in Cemento Armato a Soletta Rampante consente di effettuare il calcolo delle sollecitazioni, il dimensionamento delle armature necessarie, la verifica ed il disegno degli esecutivi di cantiere, sulla base di quanto impone il D.M. 17/01/2018 "Norme Tecniche per le Costruzioni".
Lo schema statico adottato è quello della trave appoggiata alle estremità e/o della trave incastrata alle estremità. Per il calcolo delle reazioni vincolari e delle sollecitazioni si utilizza il "metodo degli spostamenti".
Il programma determina la minima quantità di ferro necessaria a sopportare le sollecitazioni massime (momento flettente e taglio) in ciascuna sezione, raffrontando l'armatura calcolata con quella minima prevista dalla normativa. Determina inoltre il numero di staffe e il relativo passo secondo NTC 2018.
L'utilizzo è semplice e intuitivo. Di seguito la guida passo per passo, dalla geometria alla stampa degli esecutivi di cantiere.
1 — Geometria e Carichi

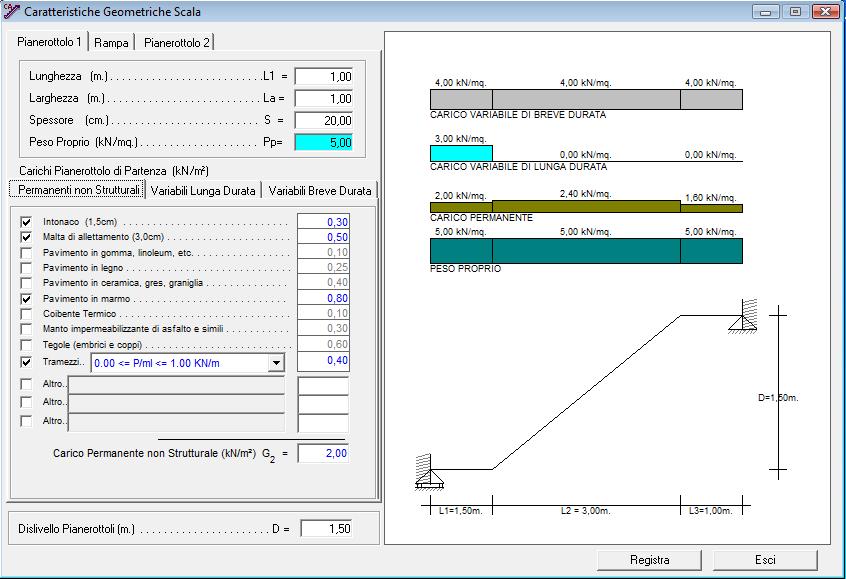

Caratteristiche geometriche della scala
Inserimento delle dimensioni della scala: pianerottoli, rampa e carichi permanenti e variabili. Il programma imposta automaticamente lo schema statico selezionato.

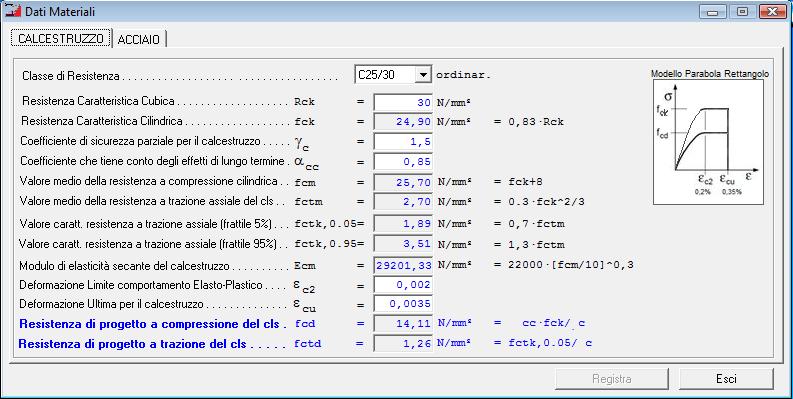

2 — Materiali: Calcestruzzo
Classe di resistenza e parametri di calcolo
Definizione della classe del calcestruzzo (es. C25/30) e dei parametri di progetto secondo NTC 2018.

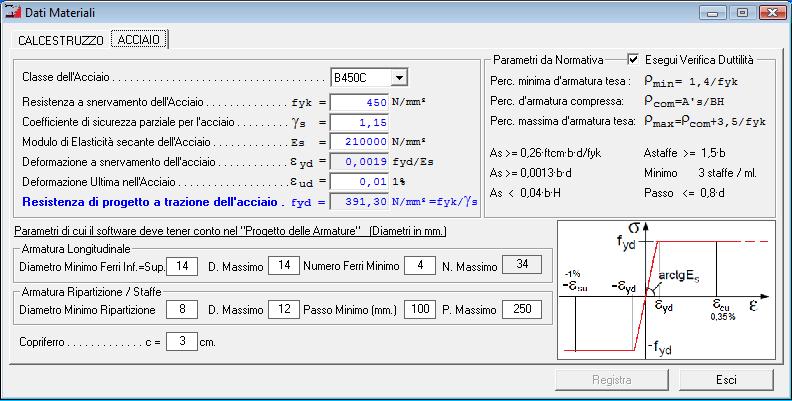

2 — Materiali: Acciaio
Tipologia e resistenza di progetto
Definizione della tipologia di acciaio (es. B450C) e della resistenza di calcolo per il dimensionamento delle armature.

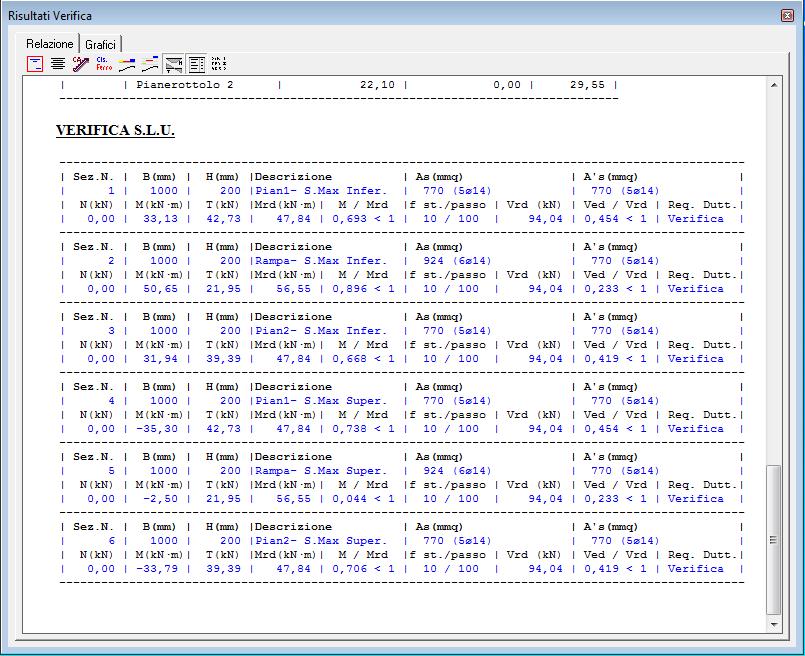

Il pulsante "Arma e Verifica" avvia il calcolo delle armature e mostra i risultati in tabella o in forma dettagliata per ciascuna sezione della scala.

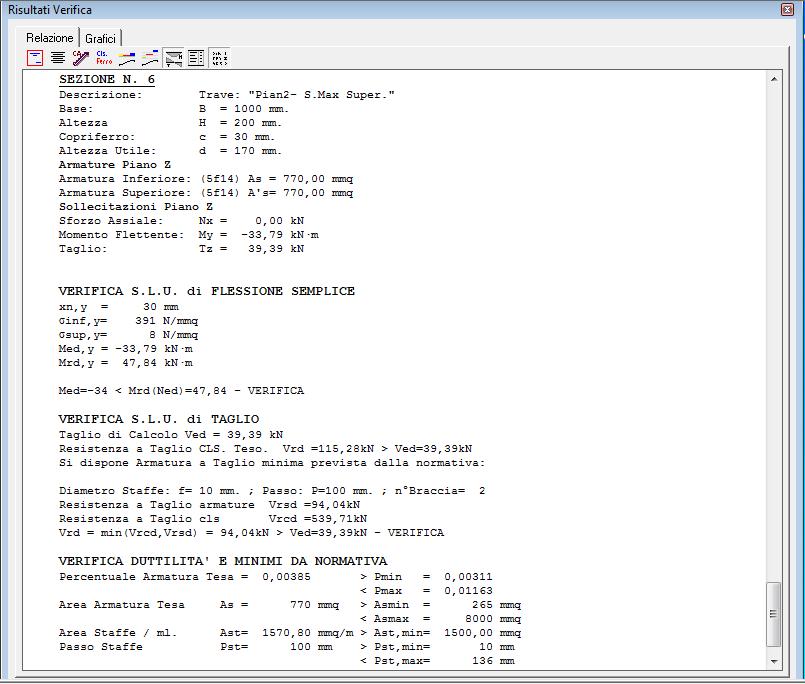

3 — Verifica in Dettaglio
Risultati per ciascuna sezione della scala
Oltre alla tabella riepilogativa, è disponibile la visualizzazione dettagliata dei risultati di verifica SLU e SLE per ogni sezione.
4 — Modifica Armature
Distinta ferri – Armatura scala a soletta rampante
Il software impone i minimi da normativa, ma l'utente può modificare liberamente le armature. Il programma riverifica automaticamente le sollecitazioni dopo ogni modifica.
Grafici strutturali e Relazione di Calcolo
Oltre alla relazione di calcolo, il software consente la stampa di particolari grafici da allegare alla relazione e degli esecutivi di cantiere con distinte armature in formato BMP, DXF e DWG.
Grafico Struttura e Carichi · Momento Flettente · Taglio · Distinta Armature

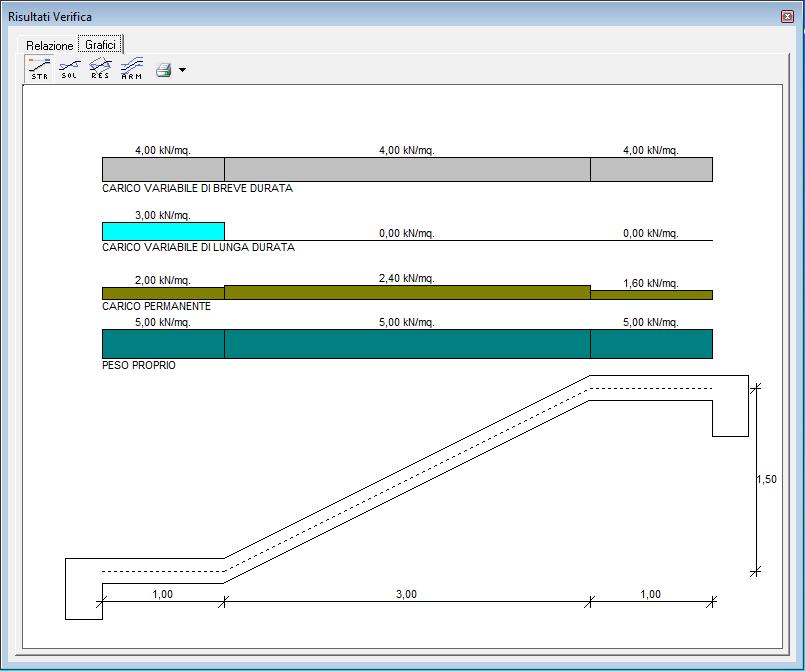

Grafico Struttura e Carichi
Schema strutturale con carichi permanenti e variabili distribuiti sulla scala.

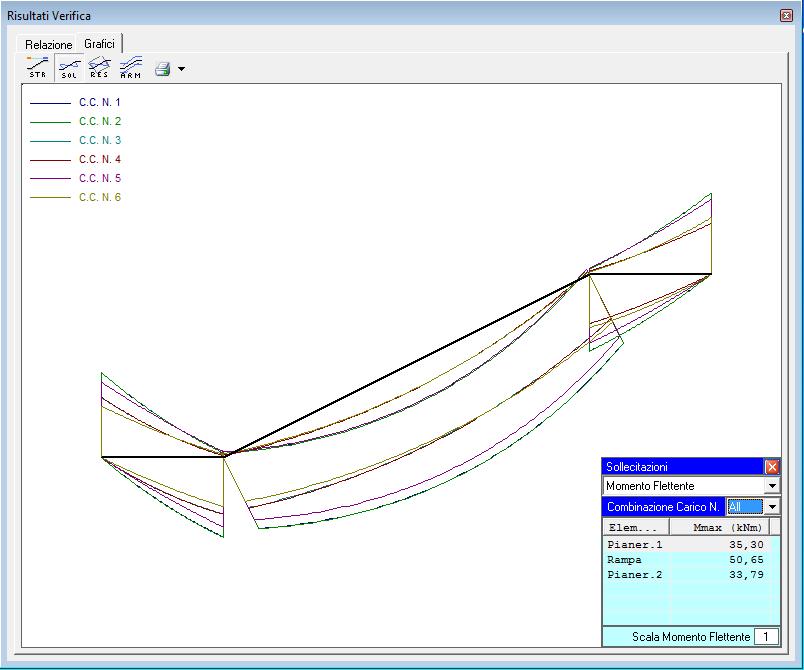

Grafico Momento Flettente
Diagramma del momento flettente lungo tutta la scala: rampa e pianerottoli.

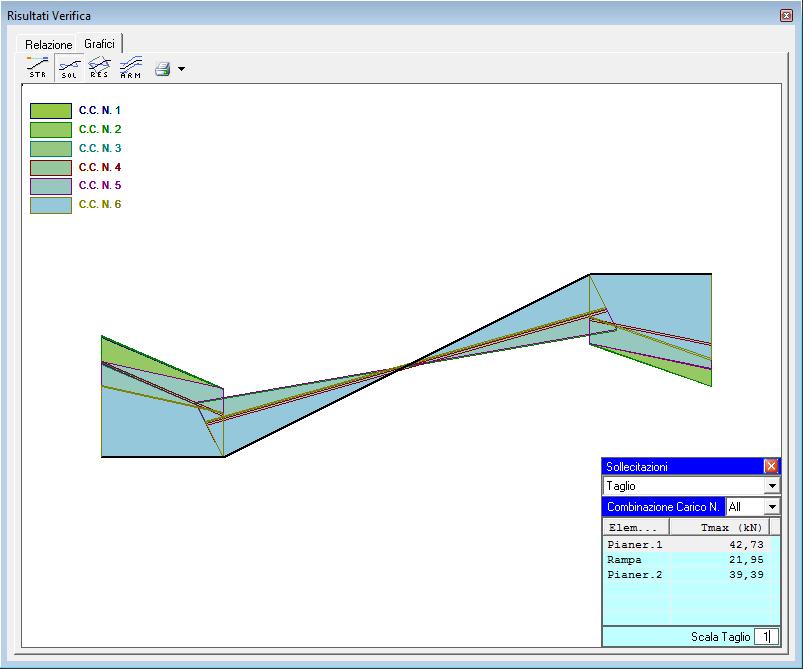

Grafico Taglio
Diagramma del taglio lungo la scala utilizzato per il dimensionamento delle staffe.
Distinta Armature
Esecutivo di cantiere pronto per la stampa. Esportabile in BMP, DXF e DWG.
BMPDXFDWG
Normativa di Riferimento
Il software è conforme al D.M. 17 gennaio 2018 "Aggiornamento delle Norme Tecniche per le Costruzioni" e alla Circolare Applicativa 21 gennaio 2019 n.7 C.S.LL.PP. In particolare, esegue le verifiche previste al § 4.1.2 NTC 2018 per gli elementi monodimensionali in cemento armato: SLU (flessione, taglio, staffe) e SLE (apertura fessure). Il manuale incluso riporta in dettaglio i paragrafi normativi pertinenti.
Domande frequenti (FAQ)
Domande e risposte sul software per il calcolo delle scale in cemento armato.
A quale normativa è conforme il software?
Il software è conforme al D.M. 17 gennaio 2018 "Norme Tecniche per le Costruzioni" (NTC 2018) e alla Circolare Applicativa 21 gennaio 2019 n.7 C.S.LL.PP. Il manuale incluso riporta i paragrafi normativi rilevanti per il calcolo e la verifica delle scale in c.a.
Che tipo di scale calcola il software?
Il programma è dedicato alle scale in cemento armato a soletta rampante, con schema statico a trave appoggiata alle estremità oppure a trave incastrata alle estremità, a scelta dell'utente.
Quali verifiche strutturali vengono eseguite?
Il software esegue la verifica SLU a flessione e taglio e la verifica SLE di apertura delle fessure. Determina inoltre il numero di staffe e il relativo passo quando necessario, secondo i limiti imposti dalla normativa.
Posso modificare le armature calcolate automaticamente?
Sì. Il software calcola la minima armatura richiesta dalla normativa, ma l'utente può modificarla liberamente. Il programma verifica automaticamente che le sollecitazioni agenti restino inferiori alle resistenze di calcolo dopo ogni modifica.
Il software produce esecutivi di cantiere?
Sì. Il programma genera la relazione di calcolo completa, particolari grafici da allegare alla relazione e le distinte armature per gli esecutivi di cantiere, esportabili in formato BMP, DXF e DWG.
Come viene effettuato il calcolo delle sollecitazioni?
Per il calcolo delle reazioni vincolari e delle sollecitazioni si utilizza il metodo degli spostamenti. Il programma determina il momento flettente massimo e il taglio massimo in ciascuna sezione della scala e ricava la minima quantità di armatura necessaria.
