Software per il calcolo dei solai in cemento armato e laterizi.

con pignatte e/o a soletta piena, gettato in opera e/o a tralicci prefabbricati

Caratteristiche Geometriche, Caratteristiche meccaniche Cemento Armato, Acciaio

Analisi strutturale, Verifica Flessione e Taglio, Relazione di Calcolo,

Elaborati grafici BMP, DXF, DWG

Geometria Solaio

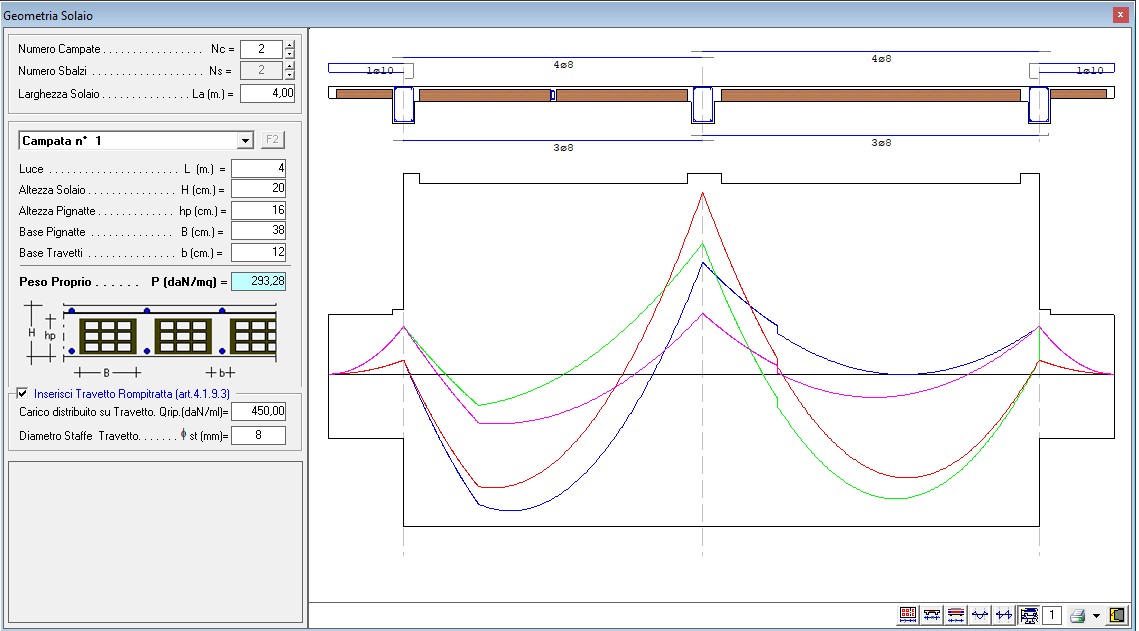

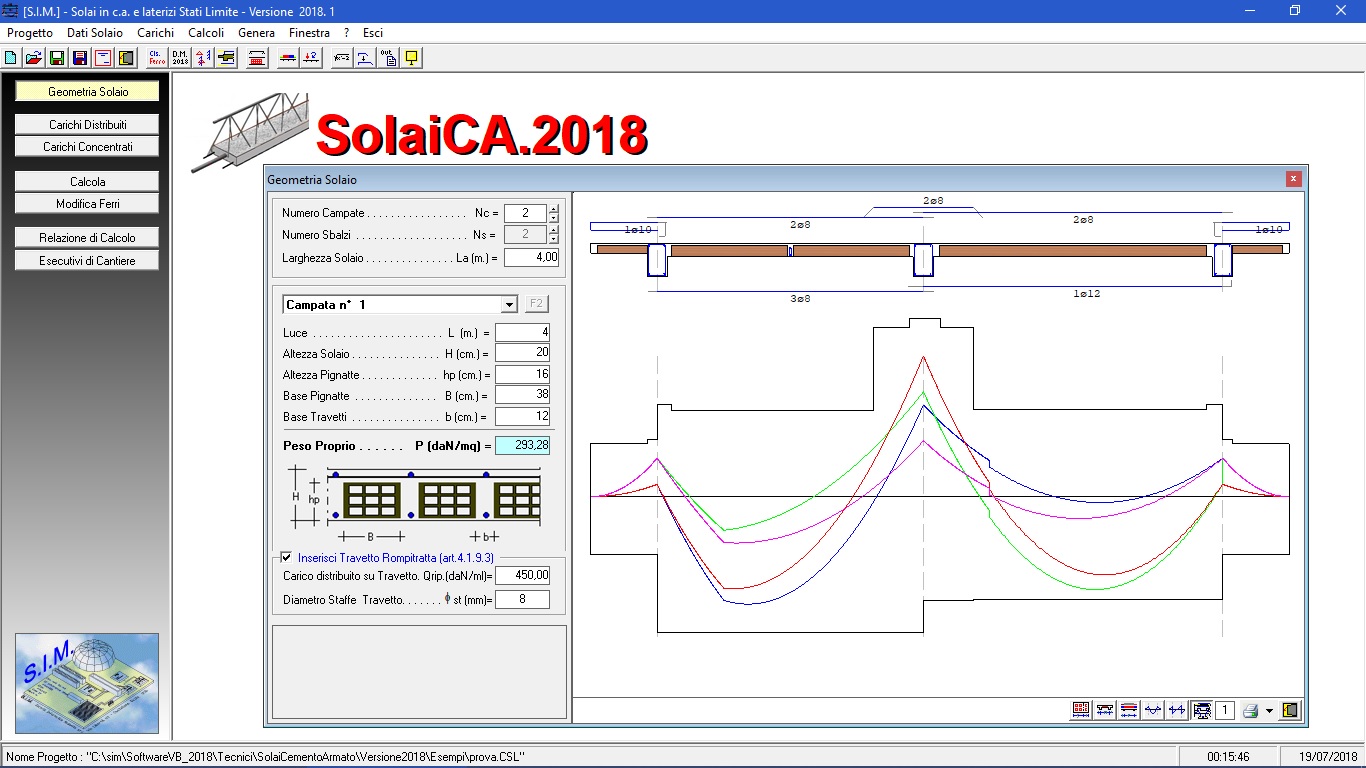

La finestra di dialogo “Geometria Solaio” è la finestra principale del software, nella quale oltre ad inserire i dati relativi alla geometria del solaio, è possibile verificare graficamente la correttezza dei dati inseriti e lo stato del progetto.

In particolare, come si evince dalla figura sopra riportata, è possibile specificare:

Numero Campate

Può essere un qualsiasi numero maggiore di zero. Non si conosce il limite superiore, legato al tipo di computer ed alle capacità dello stesso.

Numero Sbalzi

• 0 :  Indica che il solaio non presenta sbalzi;
• 1s: Indica che sul solaio è presente uno sbalzo a sinistra delle campate;
• 1d: Indica che sul solaio è presente uno sbalzo a destra delle campate;
• 2:  Indica che sono presenti due sbalzi, uno a sinistra ed uno a destra delle campate.

Geometria Campate / Sbalzi

La geometria delle singole campate, (e/o degli sbalzi) viene definita mediante l’inserimento dei seguenti dati:

• a) la luce della campata:         Lc (m.);
• b) l'altezza totale del solaio :   H  (cm.)
• c) l'altezza delle pignatte    :    Hp (cm.)
• d) la base delle pignatte      :   B   (cm.)
• e) la base dei travetti di cls.:    b   (cm.)

Inseriti tali dati, il programma calcola automaticamente il peso proprio del solaio utilizzando per il cls. un peso specifico di 2500 daN/mc e per i laterizi un peso specifico di 800 daN/mc.

Qualora il peso specifico dei materiali fosse diverso, è  sufficiente modificare il peso proprio calcolato dal programma con quello esatto determinato dall'utente a seconda delle  caratteristiche dei materiali utilizzati.

Inserire i dati tenendo conto delle unità di misura indicate tra parentesi se non si desiderano risultati errati.

Se si desidera studiare un solaio con soletta piena inserire i valori relativi alla sezione trasversale nel seguente modo:

• * Altezza totale del solaio       : H (cm.)
• * Altezza delle pignatte          : 0
• * Base dei travetti                 : 100
• * Base delle pignatte             : 0

Se il solaio è costituito da più campate, è necessario selezionare tutte le campate dall’elenco a discesa ed inserire tali dati per tutte le campate.

Al fine di velocizzare tale operazione, quando si selezionano le campate  successive alla prima, il programma attiva un pulsante che consente di copiare tali dati dalla campata precedente. Tale operazione può  effettuarsi anche premendo il tasto funzione F2.

Travetti rompitratta

Se in alcune campate, si desidera inserire dei travetti rompitratta che consentano una ridistribuzione trasversale dei carichi, specificare:

Carico Ripartito

Valore del carico ripartito applicato sul travetto rompitratta.

Il programma fornisce il valore di default q=450 daN/m. ottenuto supponendo di avere un tramezzo alto 3m in laterizi forati 8x25x30:

•   muro            : 0.08x1.00x3.00x1100   = 264 daN/m
•   intonaco        : 2x1.00x3.00x30        = 180    "
•                             ---------------
•                                         q = 444 daN/m

Diametro staffe

L’armatura del travetto rompitratta è costituita da un’armatura longitudinale, la quale viene calcolata in automatico dal software, e da un’armatura trasversale staffe il cui diametro può essere diverso da quello utilizzato per i travetti e che pertanto deve essere fornito dall’utente.

Controllo Dati Inseriti

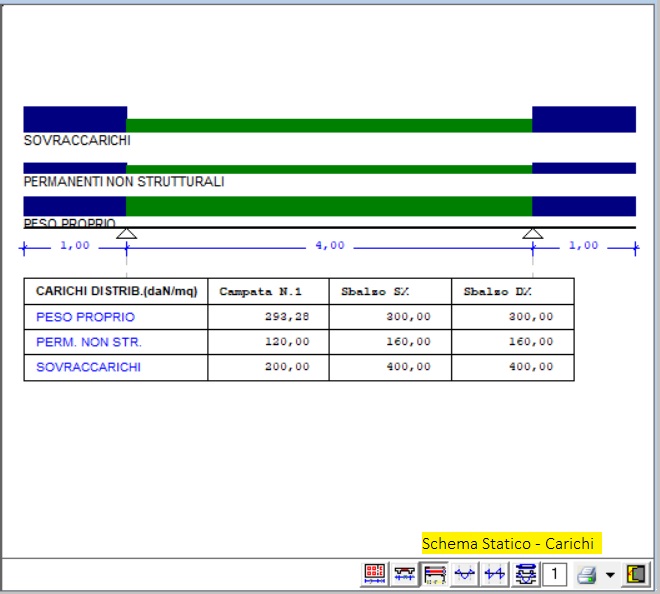

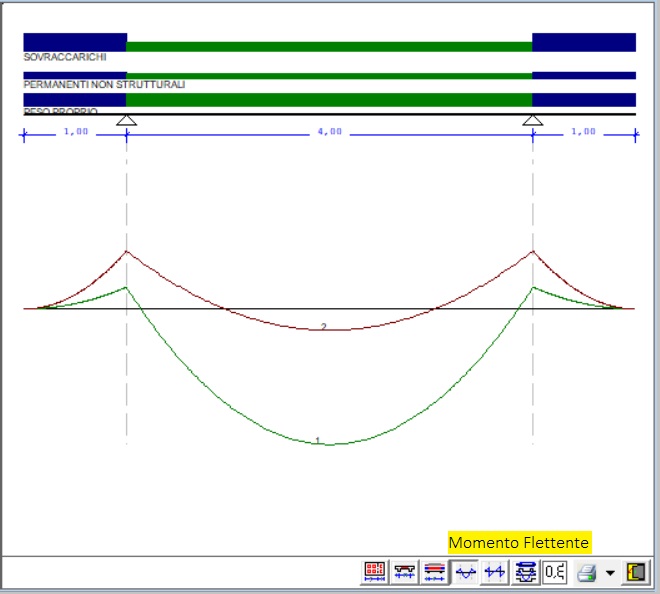

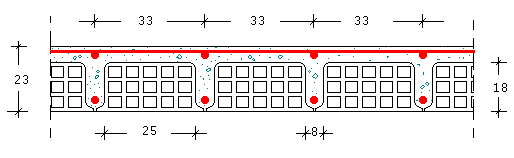

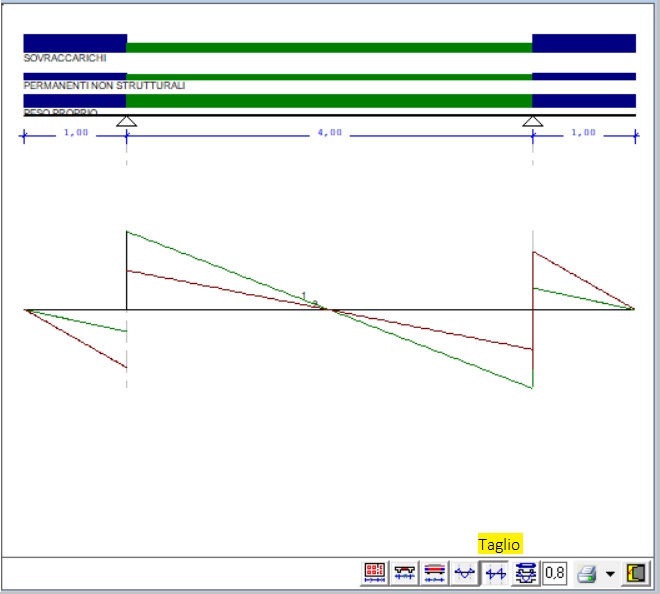

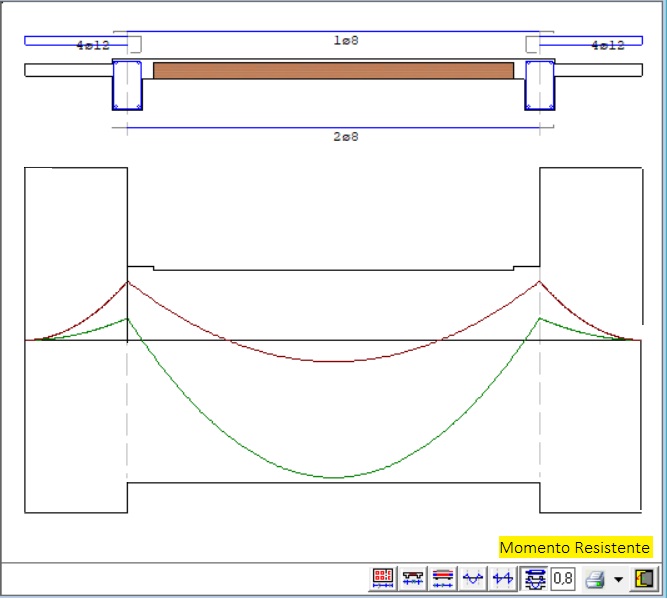

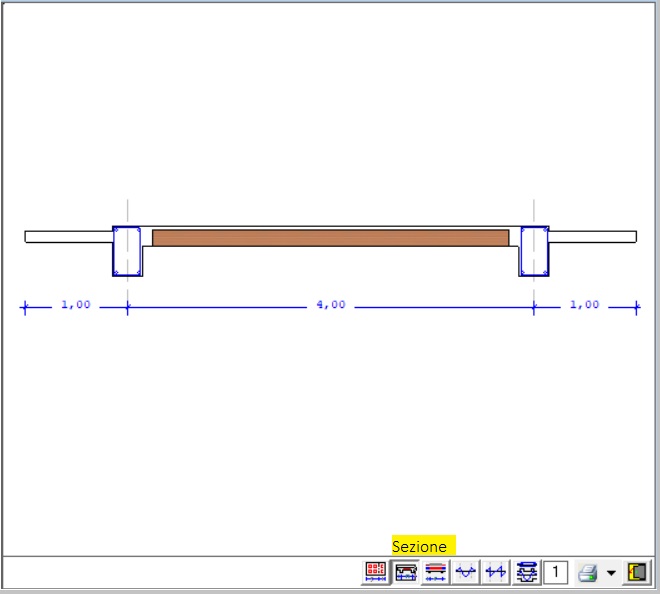

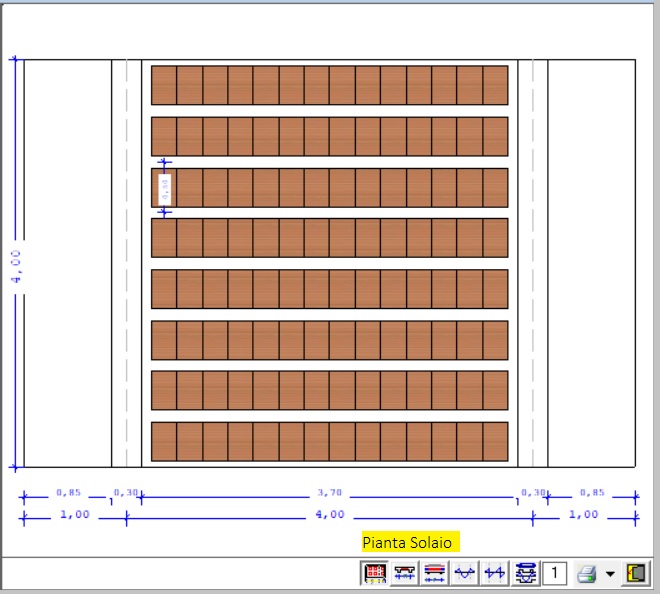

Nell’area grafica vengono mostrati dei disegni che si aggiornano automaticamente, durante la fase di inserimento dei dati relativi al solaio.

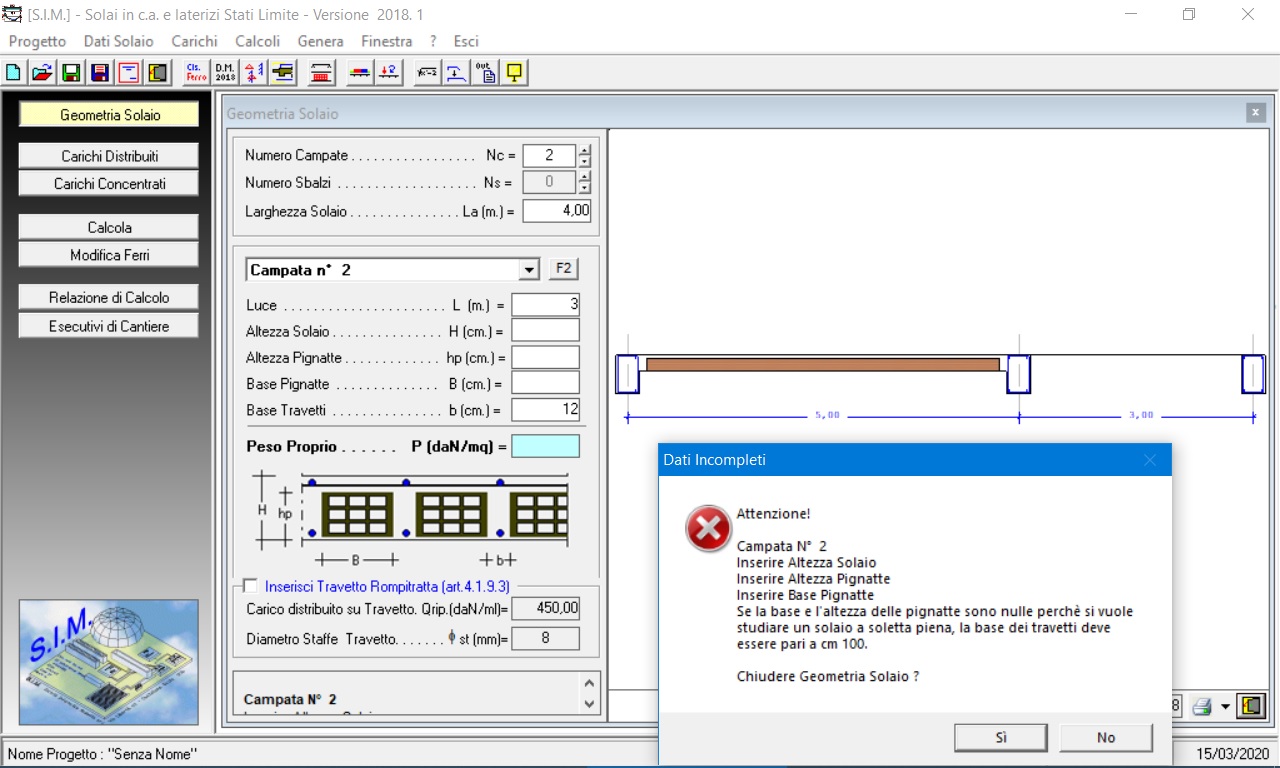

Ad esempio se si sta studiando un solaio a 2 campate ed i dati relativi alla seconda campata non sono completi, apparirà il seguente messaggio ed il seguente disegno:

Sia dal messaggio che dal disegno della sezione longitudinale si evince quali sono i dati mancanti.

Materiali

Le caratteristiche dei materiali sono un dato fondamentale per il calcolo ed il corretto dimensionamento delle armature del solaio. Nella finestra di dialogo che appare selezionando il comando “Dati Solaio”-> “Materiali” è possibile inserire i dati relativi al tipo di calcestruzzo, al tipo di acciaio , al numero e diametro di ferri disponibili per armare il singolo travetto ed alla tipologia di travetto (prefabbricato e/o gettato in opera).

Per velocizzare tale operazione il programma propone per default dei valori di corrente utilizzo nel calcolo dei solai, i quali possono essere comunque modificati dall’utente.

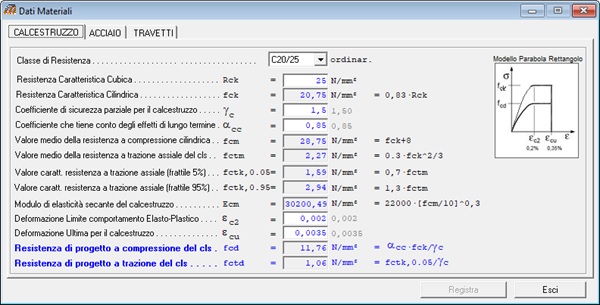

E' possibile specificare il tipo di Calcestruzzo e le relative caratteristiche meccaniche.

Selezionando la Classe di resistenza vengono determinate in automatico le caratteristiche meccaniche del calcestruzzo (Resistenza caratteristca, valori medi, resistenza di progetto).

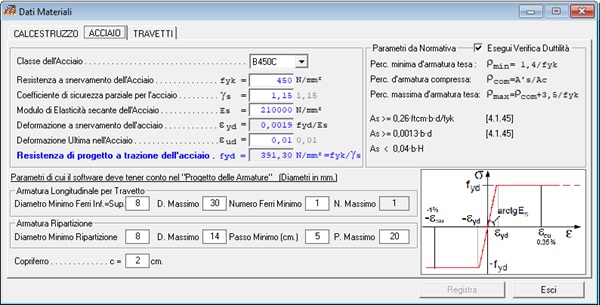

 E' possibile specificare il tipo di Acciaio e le relative caratteristiche meccaniche:

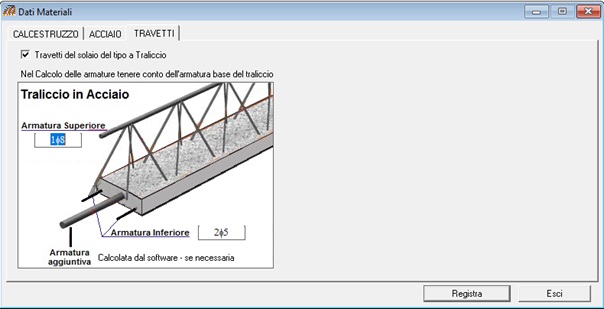

E' possibile specificare se i travetti del solaio saranno gettati in opera oppure se sono del tipo a Tralicco, nel qual caso specificare le armature del traliccio.
