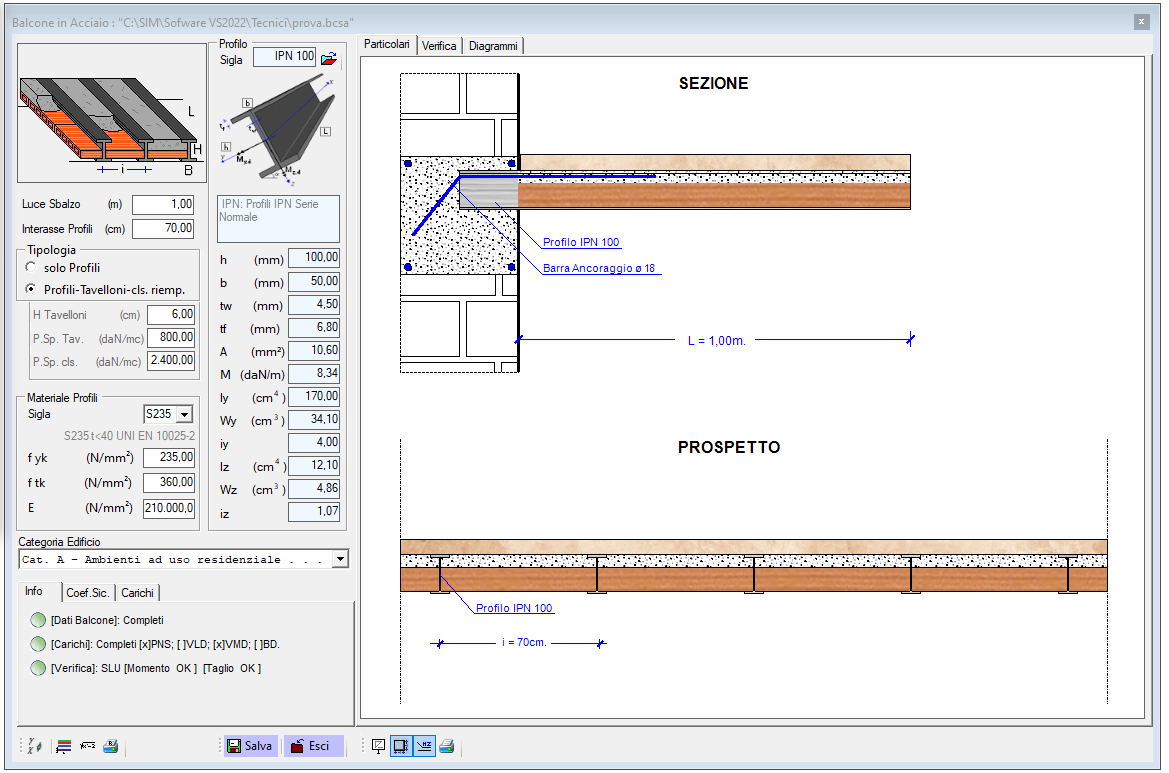

Menu Balcone in Acciaio:

• Geometria, Tipologia, Materiali, Profili

Nella schermata principale è possibile specificare la Geometria del Balcone (Luce, Interasse, ecc.) , la Tipologia di Balcone, i Materiali ed i profili utilizzati.

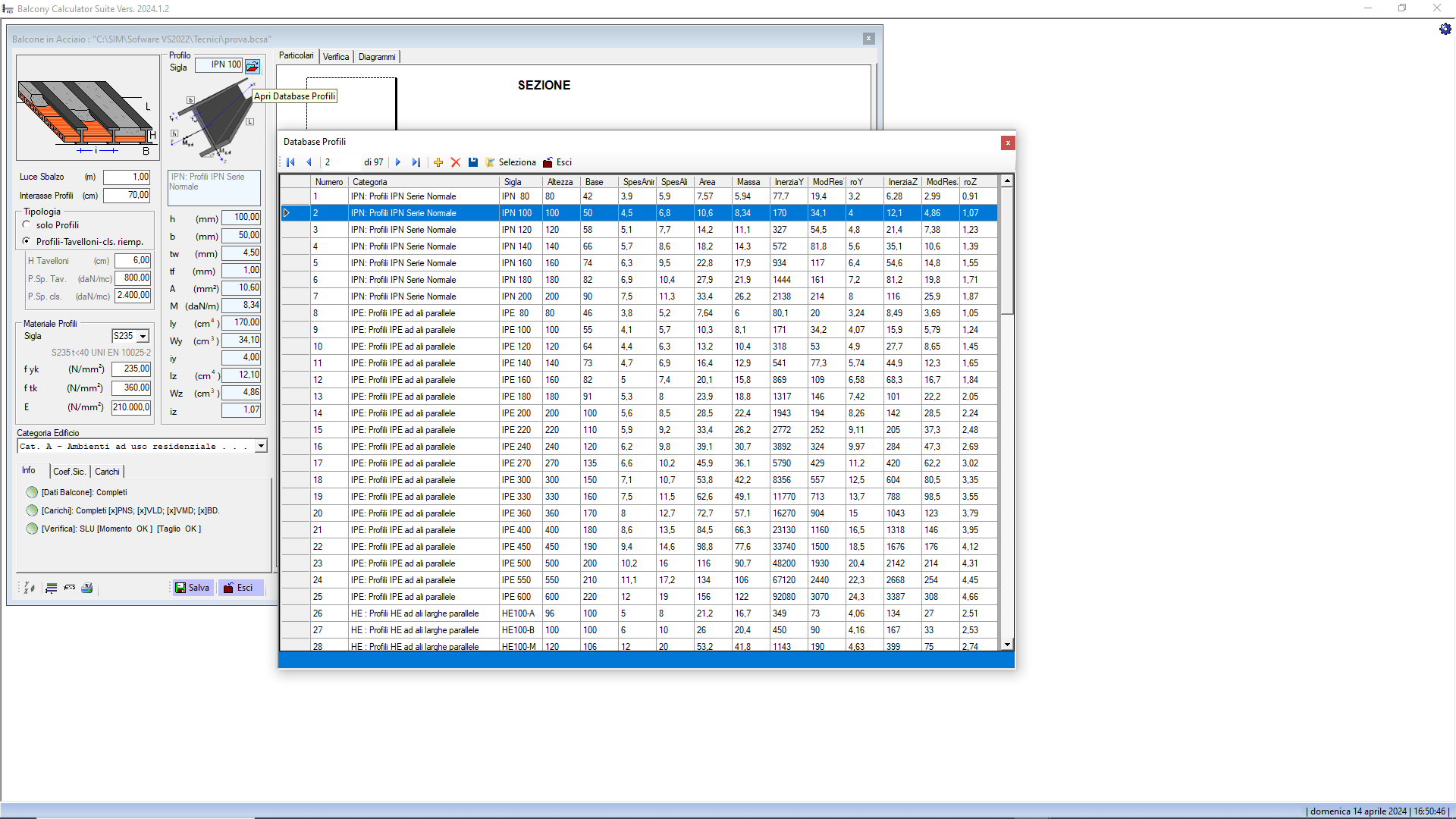

• Database Profili

Il software dispone di un database di profili in acciaio, da cui puoi facilmente trovare e selezionare il profilo più adatto per il tuo progetto di balcone.

Inoltre, il nostro software ti permette di gestire il database in modo flessibile: puoi aggiungere nuovi profili, modificare quelli esistenti o eliminarli. Inoltre, è possibile organizzare i profili in categorie logiche per una navigazione più facile e rapida.

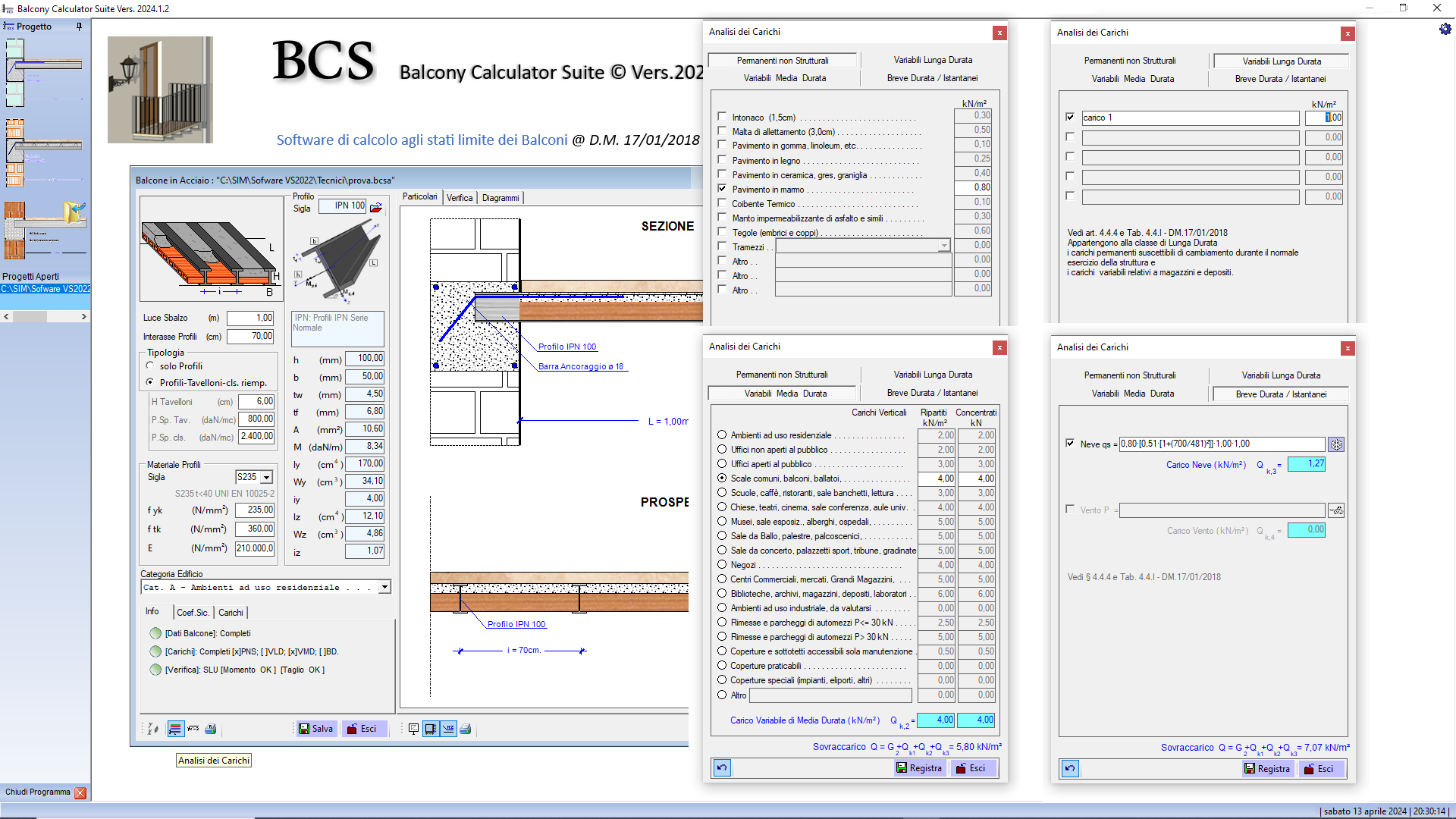

• Analisi dei Carichi

L'analisi dei carichi è una parte fondamentale del processo di progettazione strutturale di un balcone (o di qualsiasi altra struttura). Consiste nell'identificare e valutare tutti i carichi che agiscono sulla struttura per garantire che essa possa sopportarli in modo sicuro e stabile nel tempo. Questi carichi possono essere:

Peso Proprio:  È il peso della struttura stessa, compresi i materiali da costruzione come cemento, acciaio, ecc. Questo carico è costante e permanente nel tempo.

Permanenti non strutturali:  Sono i carichi che agiscono costantemente sulla struttura del balcone, ma non sono direttamente causati dalla struttura stessa. Questi carichi possono includere le finiture quali intonaco, malta, pavimento, ecc. Questi carichi sono considerati "permanenti" perché sono presenti costantemente nel tempo e non variano significativamente. Tuttavia, è importante notare che, sebbene possano essere considerati non strutturali perché non sono parte integrante della struttura portante del balcone, devono comunque essere presi in considerazione durante la progettazione e l'analisi strutturale per garantire che la struttura sia in grado di sopportarli in modo sicuro e stabile nel tempo

Variabili: Sono i carichi dovuti ad oggetti e persone che occupano il balcone. Questo carico può variare nel tempo e dipende dall'uso previsto del balcone. Ad esempio, per un balcone residenziale, il carico variabile include persone, mobili da esterno, piante in vaso, ecc.

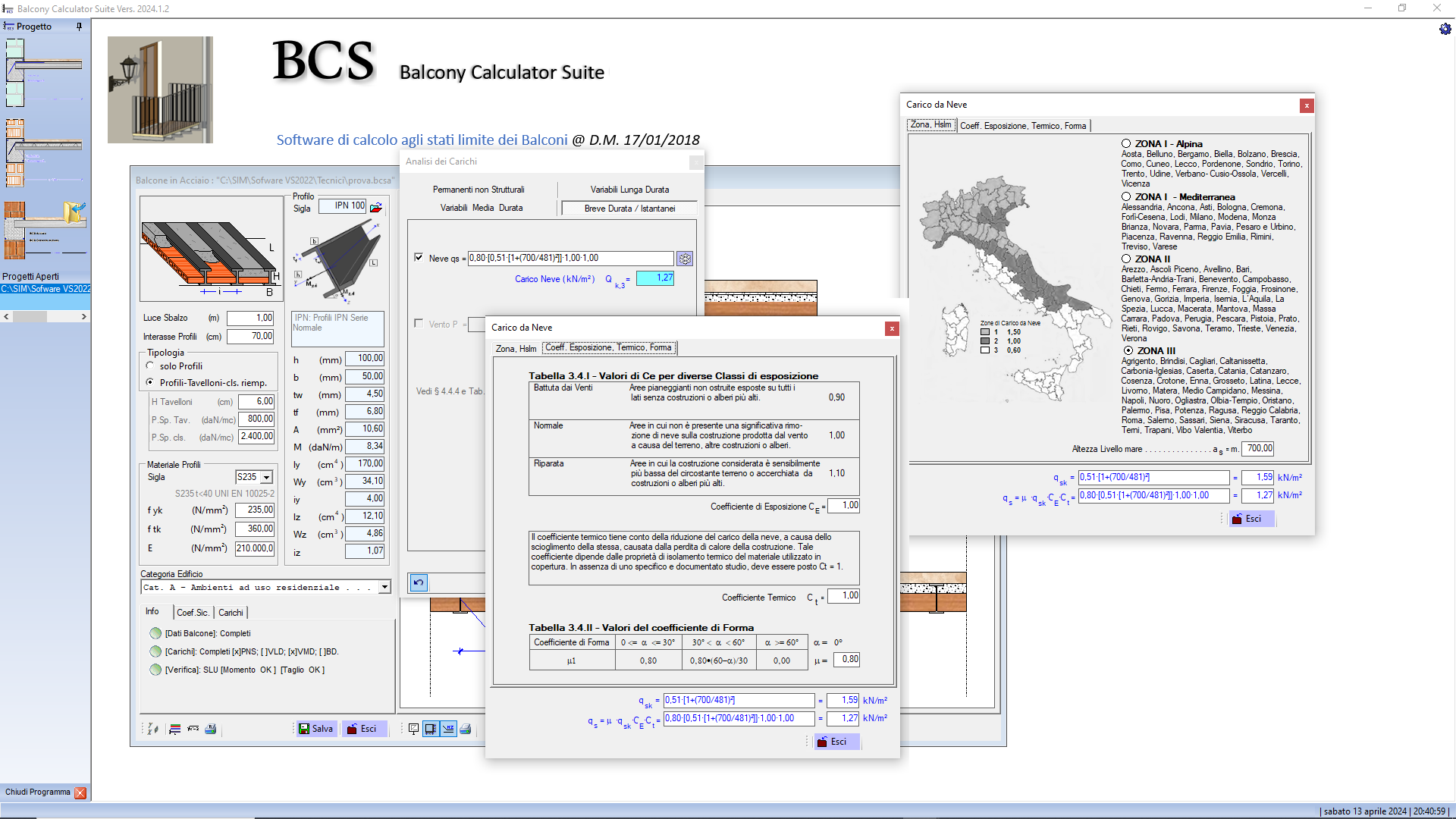

Carico di Neve: Se il balcone si trova in un'area soggetta a nevicate, è necessario considerare il peso della neve accumulata sulla struttura durante le condizioni meteorologiche avverse. Ciò ovviamente se il carico da neve è maggiore del carico variabile e/o se entrambi i carichi possono coesistere.

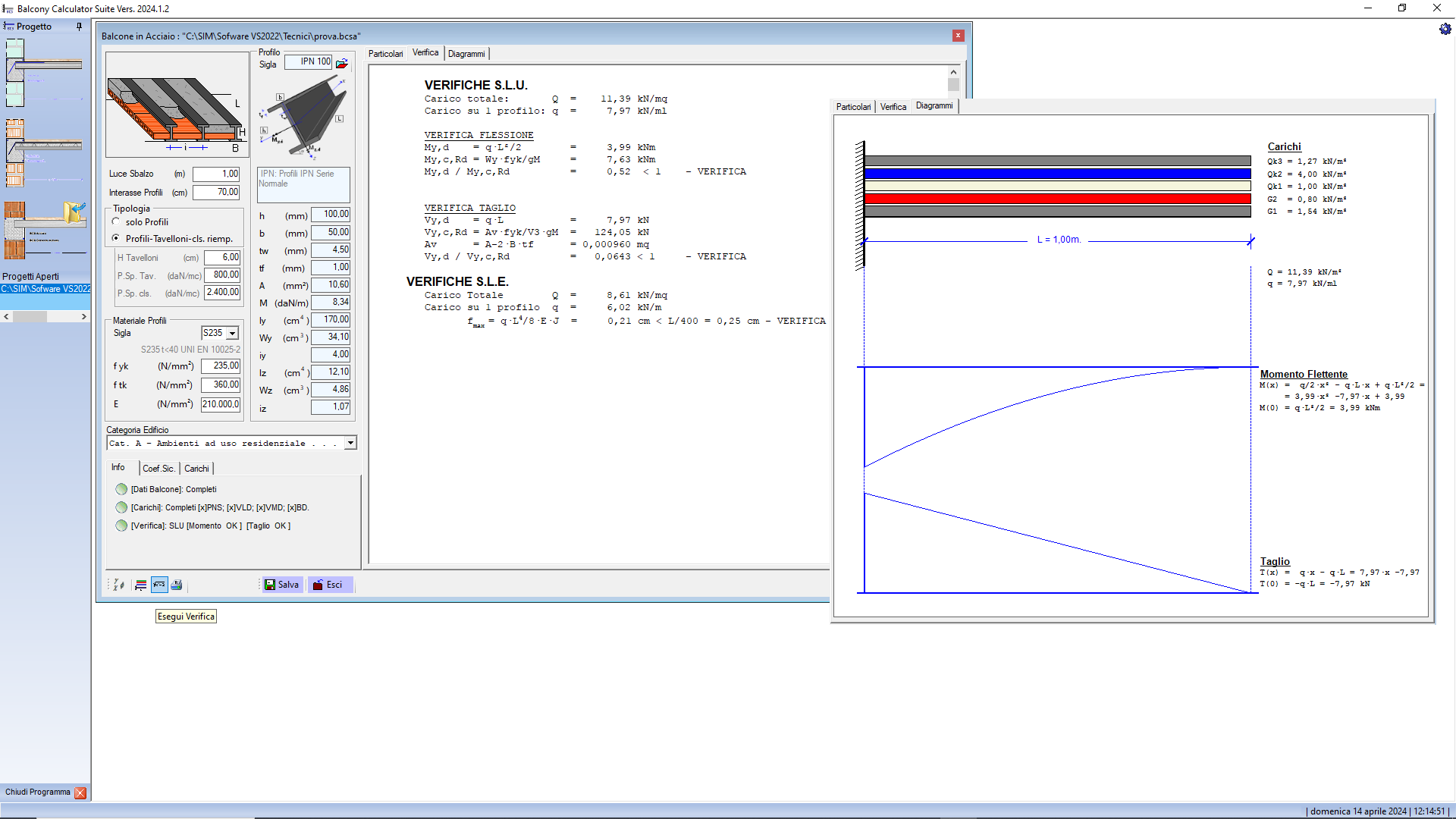

• Verifica

Basandosi sui risultati dell'analisi strutturale, il software verifica che la struttura soddisfi gli standard di sicurezza e le normative di ingegneria pertinenti. Questo include la verifica della resistenza dei materiali utilizzati, la stabilità della struttura sotto carichi critici e altri criteri di sicurezza strutturale.

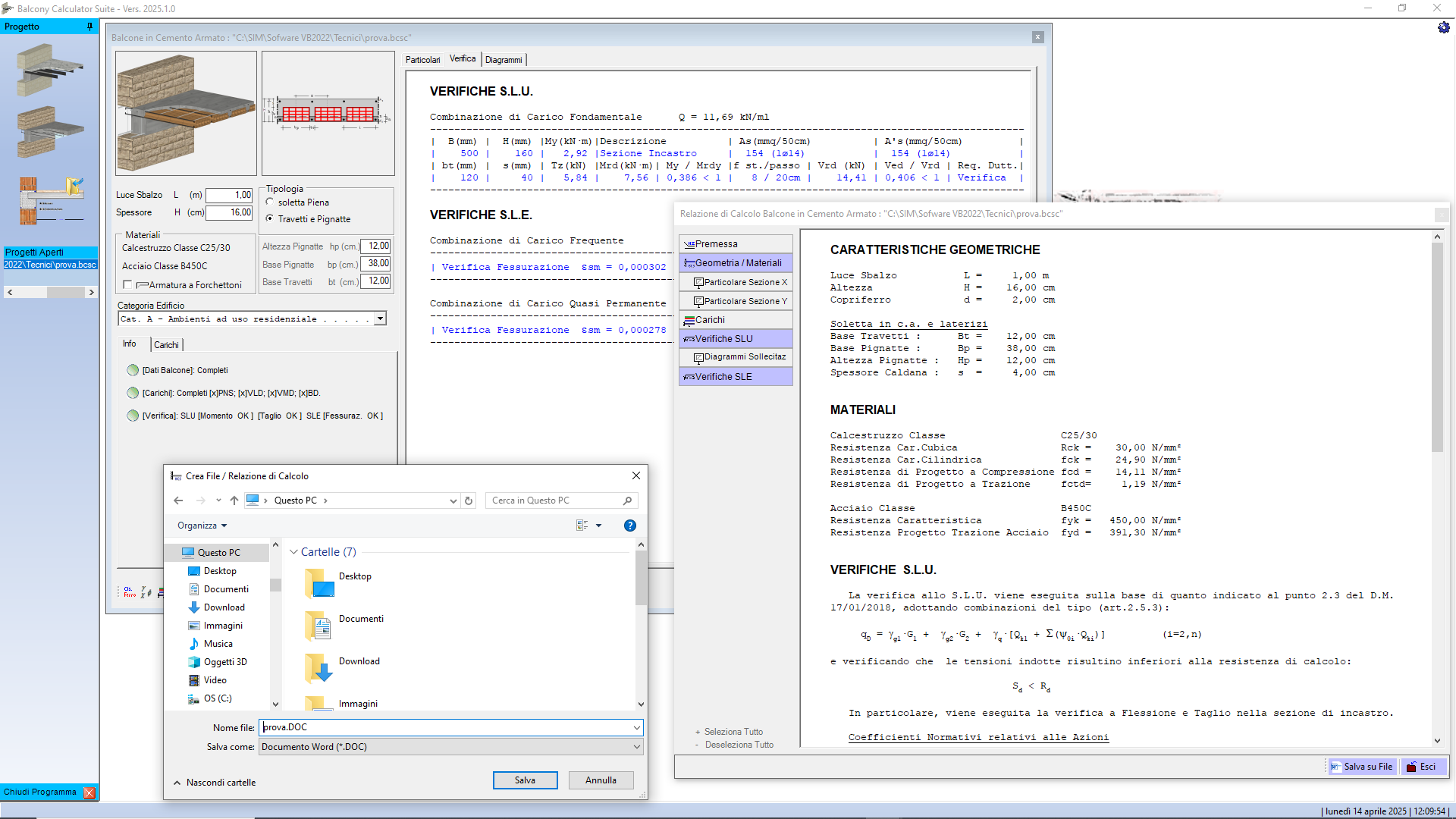

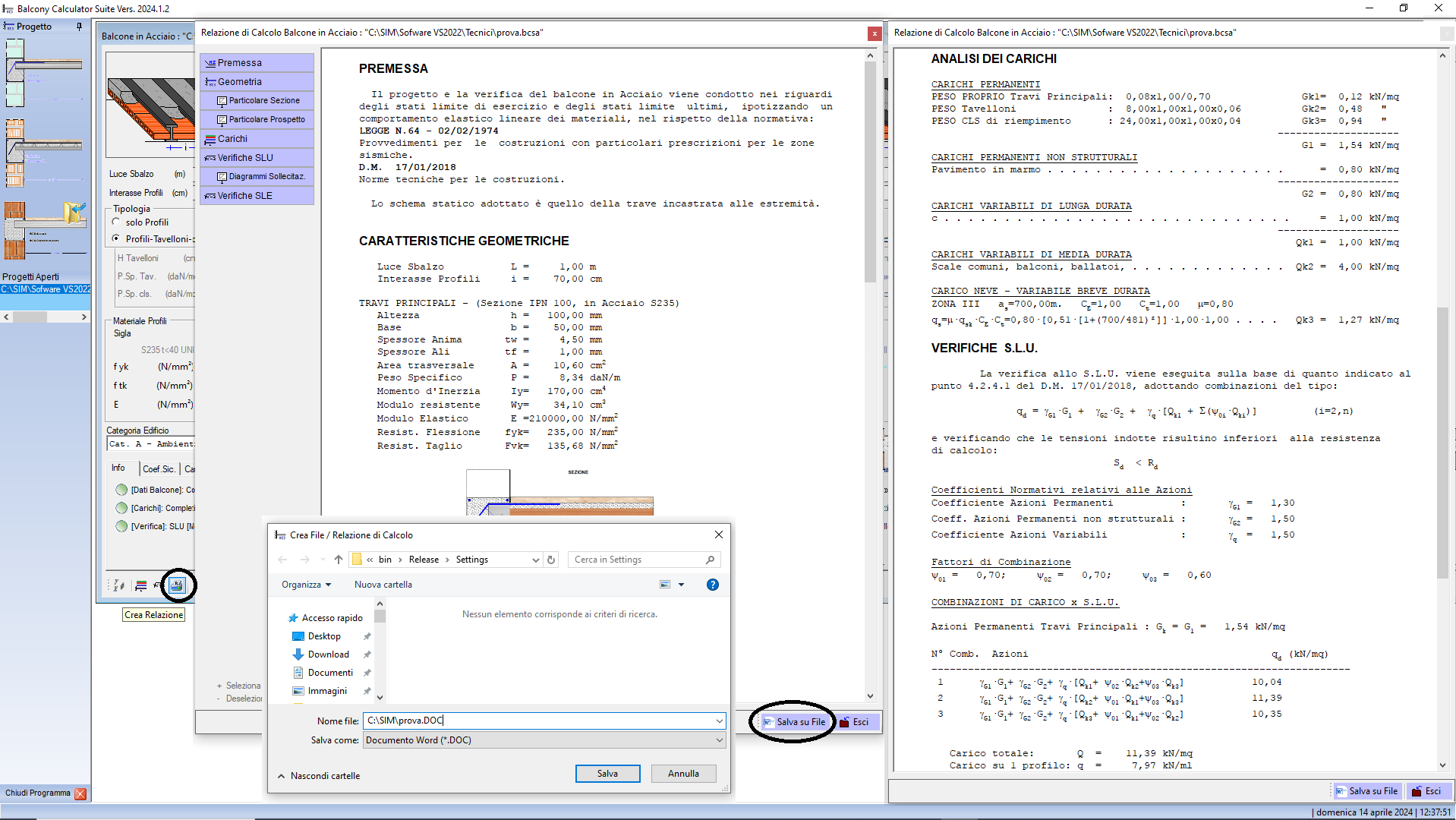

• Relazione di Calcolo

Dopo aver completato la progettazione del balcone e eseguito l'analisi strutturale per garantire la sua sicurezza e stabilità, puoi generare automaticamente una relazione completa che documenta tutti i calcoli, i risultati e le decisioni di progettazione prese durante il processo.

Una volta generata, la relazione di calcolo può essere salvata su file in formato Word, consentendoti di apportare ulteriori modifiche, personalizzazioni o formattazioni secondo le tue esigenze. Puoi quindi stampare la relazione per archiviarla, condividerla con altri membri del team o presentarla ai clienti o alle autorità di regolamentazione, dimostrando la tua conformità agli standard di progettazione e sicurezza.

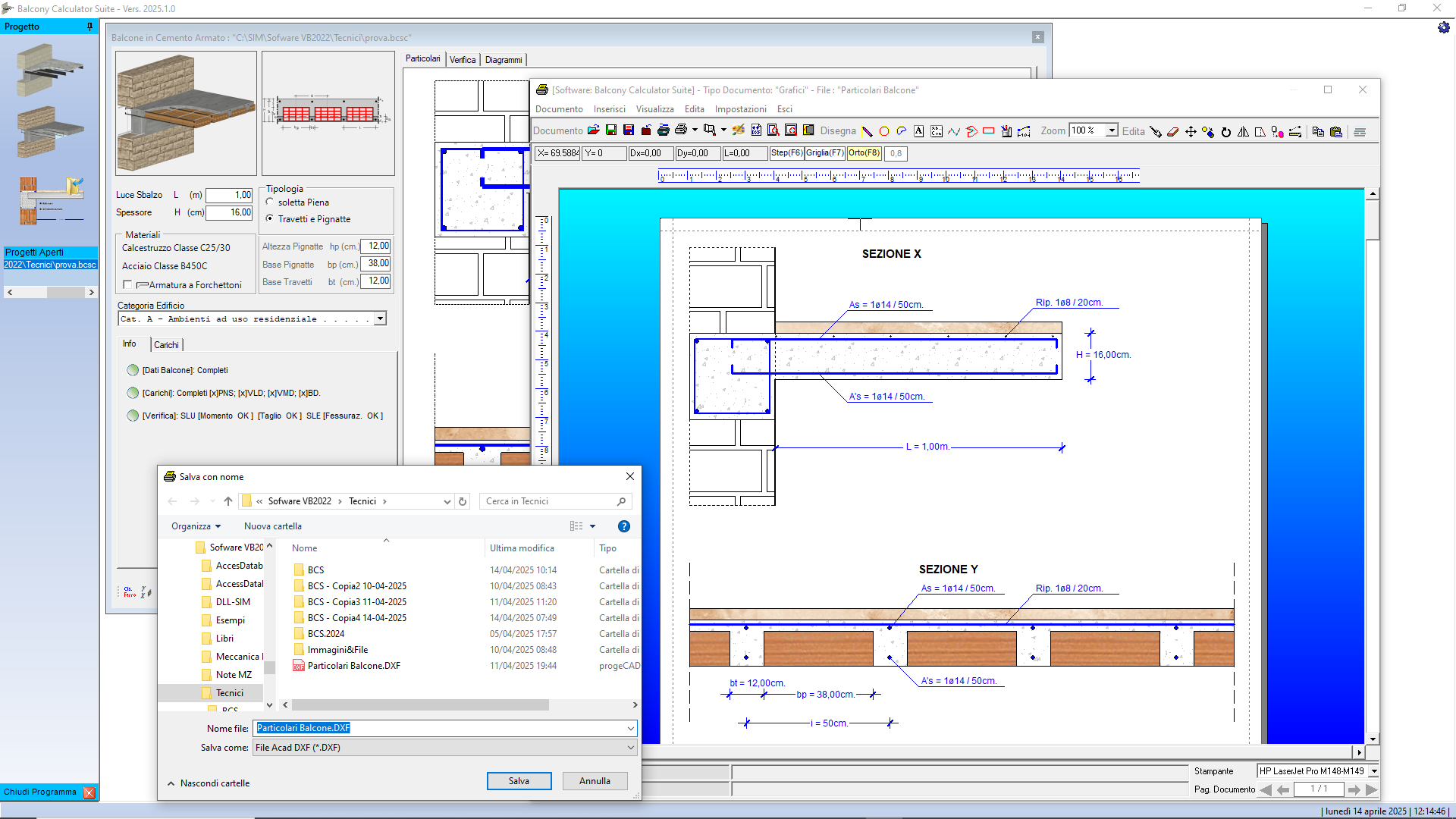

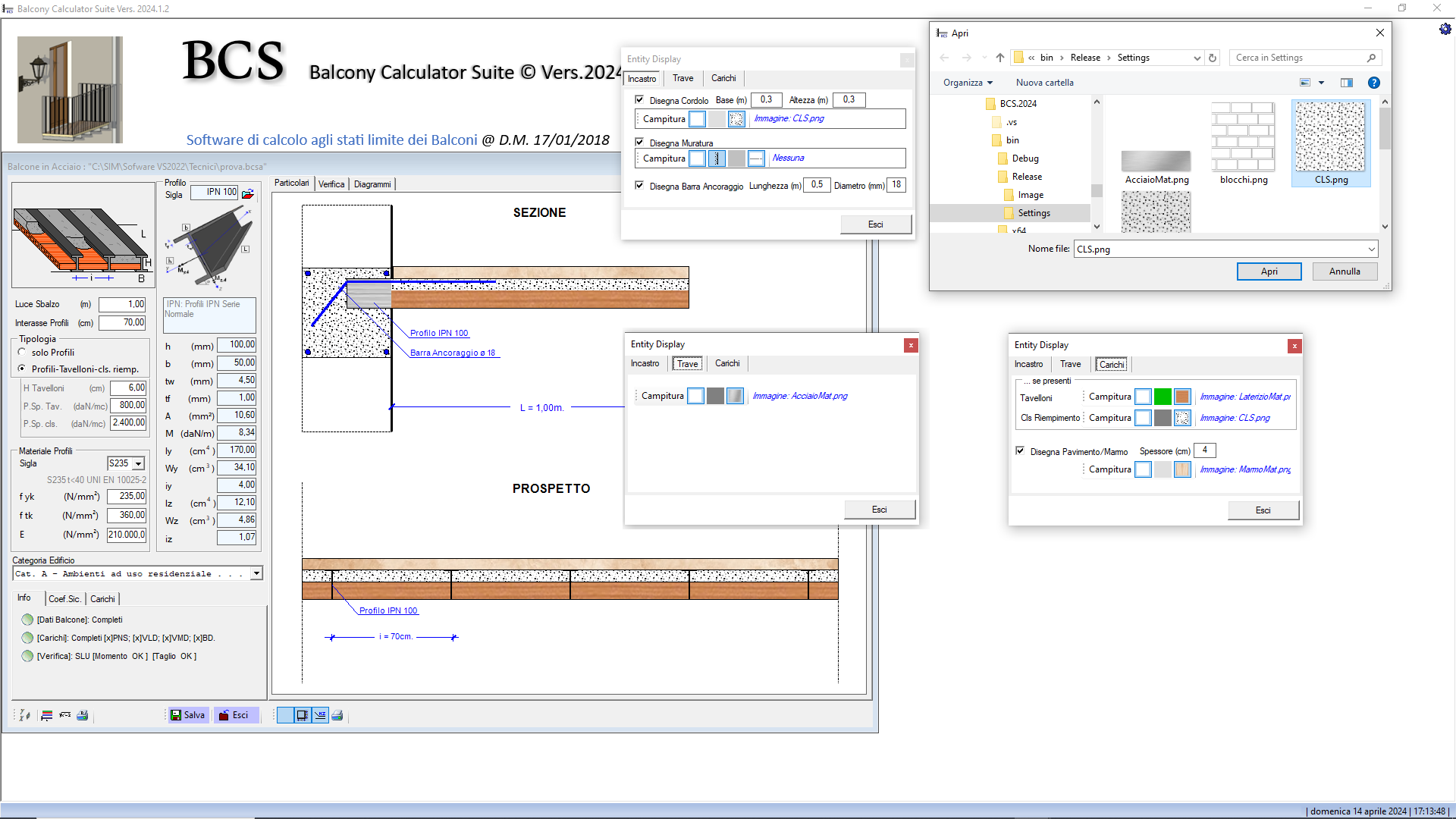

• Particolari Costruttivi

Durante le varie fasi di inserimento dei dati, il software disegna nell'area grafica, la sezione ed il prospetto del balcone, aggiornando interattivamente tale disegno per un controllo visivo immediato.



Tale grafica può essere personalizzata specificando colori, campitura, spessori, ecc.

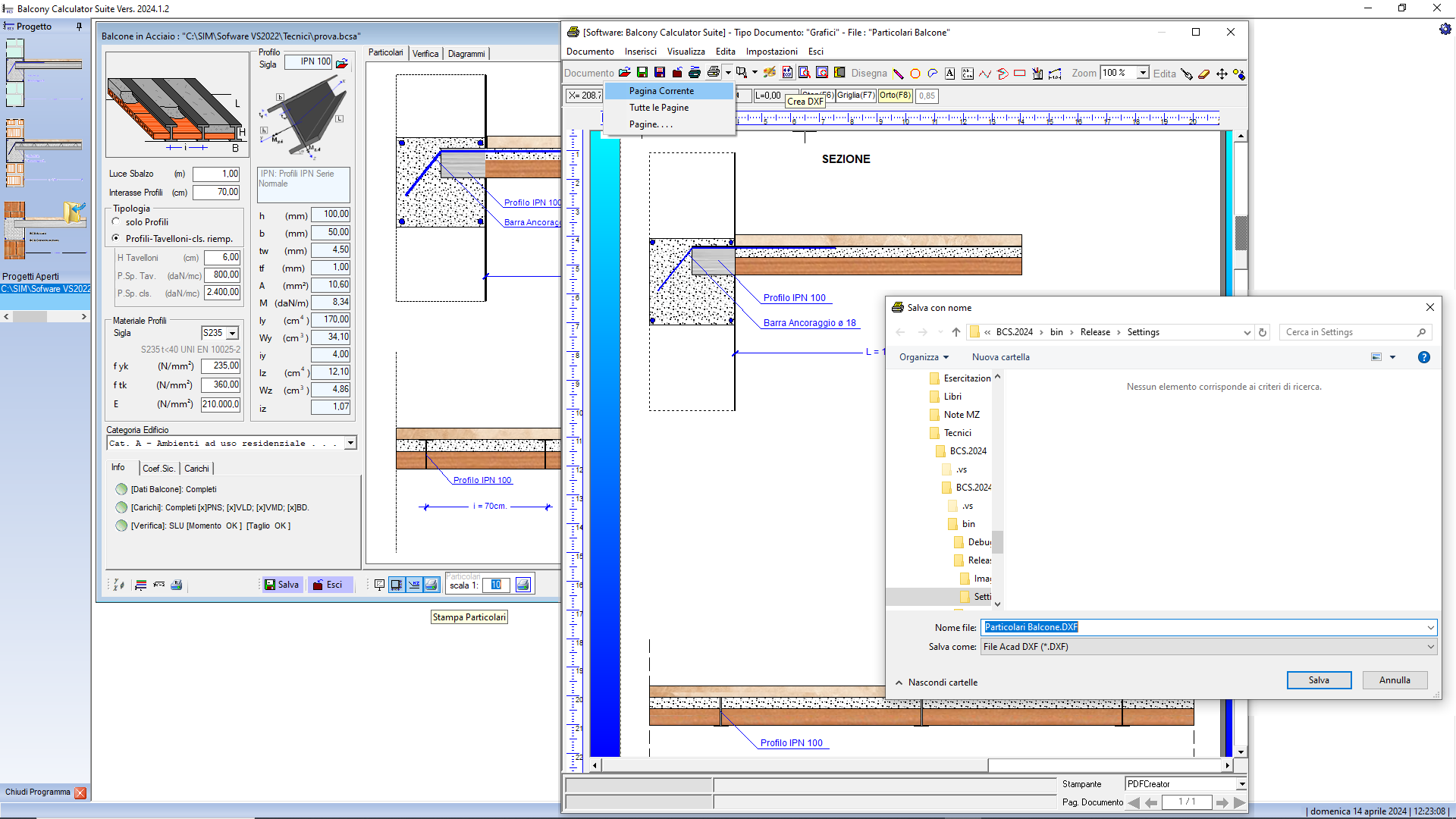

Inoltre è possibile generare l'anteprima di stampa del disegno da cui successivamente stampare, creare bitmap e/o creare DXF dello stesso.



---

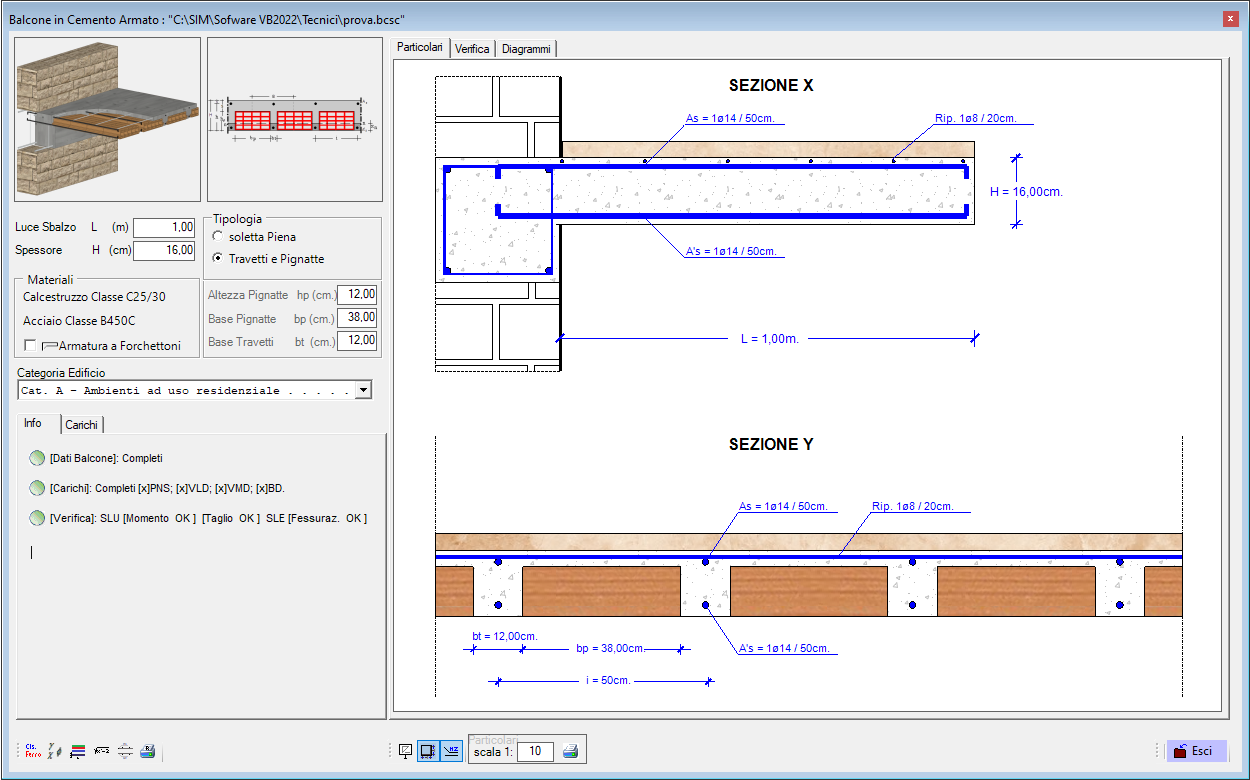

 Menu Balcone in Cemento Armato:

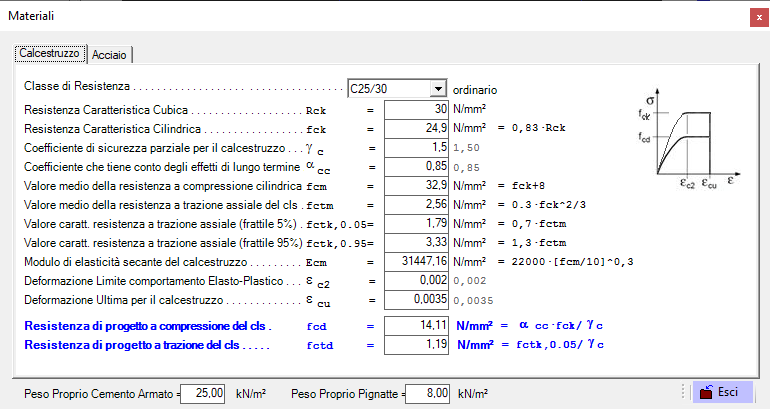

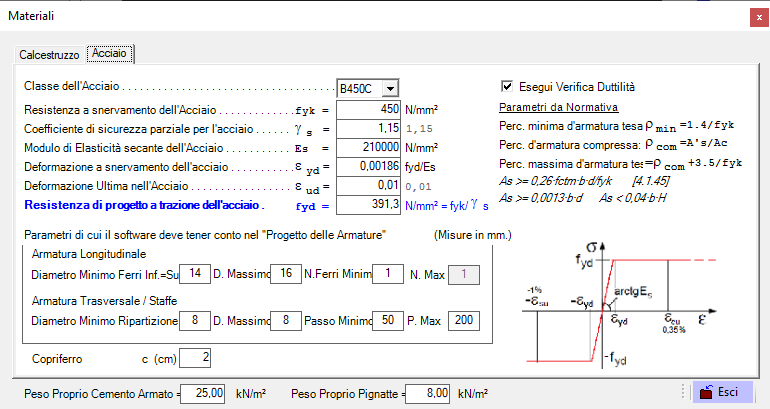

•  Geometria, Tipologia, Materiali

Nella schermata principale è possibile specificare la Geometria del Balcone (Luce, spessore, ecc.) , la Tipologia di Balcone ed i Materiali utilizzati.
