CATENA PUNTONE A DENTE SEMPLICE

Nel caso di collegamento del tipo a "Dente Semplice", le verifiche da effettuare riguardano:

• - la compressione inclinata rispetto la fibratura in corrispondenza dei due intagli;
• - Il taglio del tallone;
• - la compressione ortogonale alla fibratura dovuta alla reazione vincolare

Indicati con:

• tv:    lo spessore dell'intaglio;
• Lv:   la lunghezza resistente dell'intaglio;
• a:    l'inclinazione del puntone;

Per la verifica a compressione inclinata rispetto la fibratura,

si determinano le forze ortogonali agli intagli mediante le relazioni:

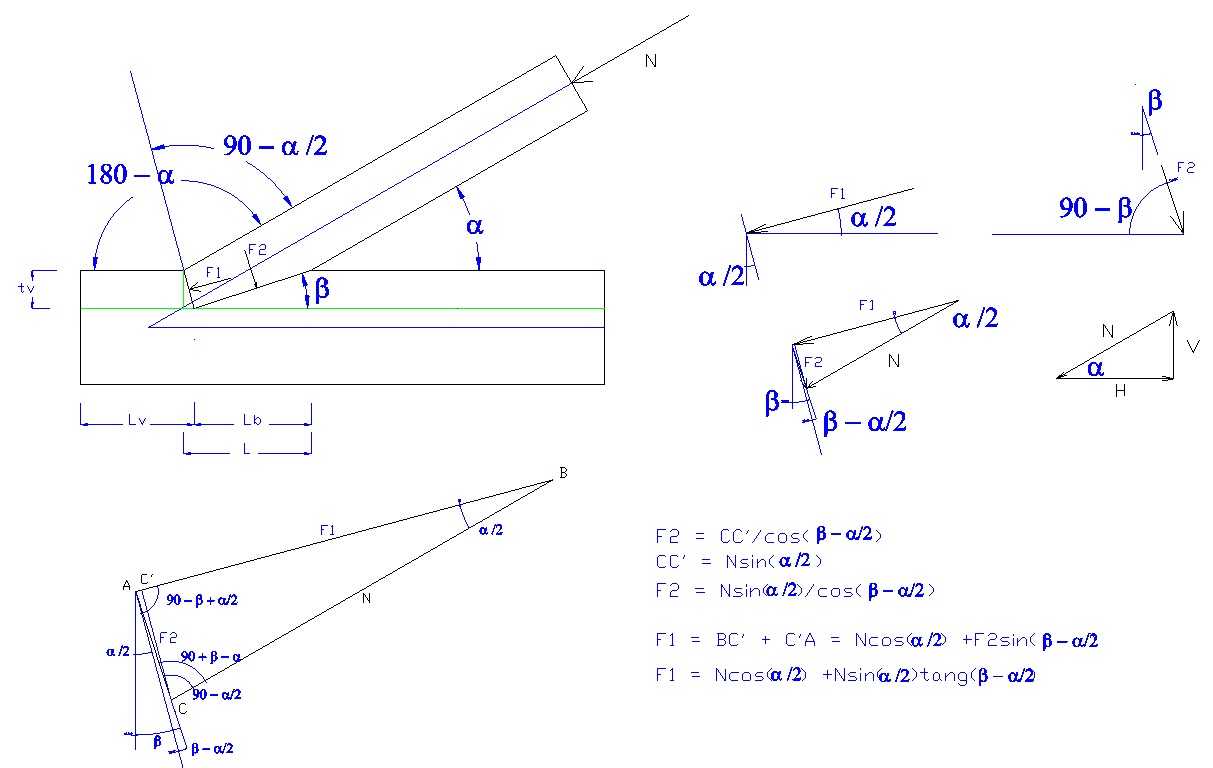

        F1 = N cos(a/2) + N sen(a/2) tang(b-a/2)                          F2 = N sen(a/2) / cos(b-a/2)

si determinano le tensioni di compressione e la resistenza a compressione inclinata e si verifica che risulti:

Per la verifica a taglio del tallone, si determina la componente orizzontale di N

                                                 H = N*cos(a)

e si verifica che risulti:

                                                 t = H/BLv   < fvd

Per la verifica dell'appoggio, detta R la reazione Vincolare ed Lap la lunghezza dell'appoggio, a vantaggio di sicurezza, si verifica che risulti:

                                                s = R/BLap < f_c90d
