Verifica

L'opzione "Verifica" del menù principale consente di effettuare il calcolo e la verifica della capriata, ovviamente devono prima inserirsi i dati necessari affinché tale calcolo possa effettuarsi.

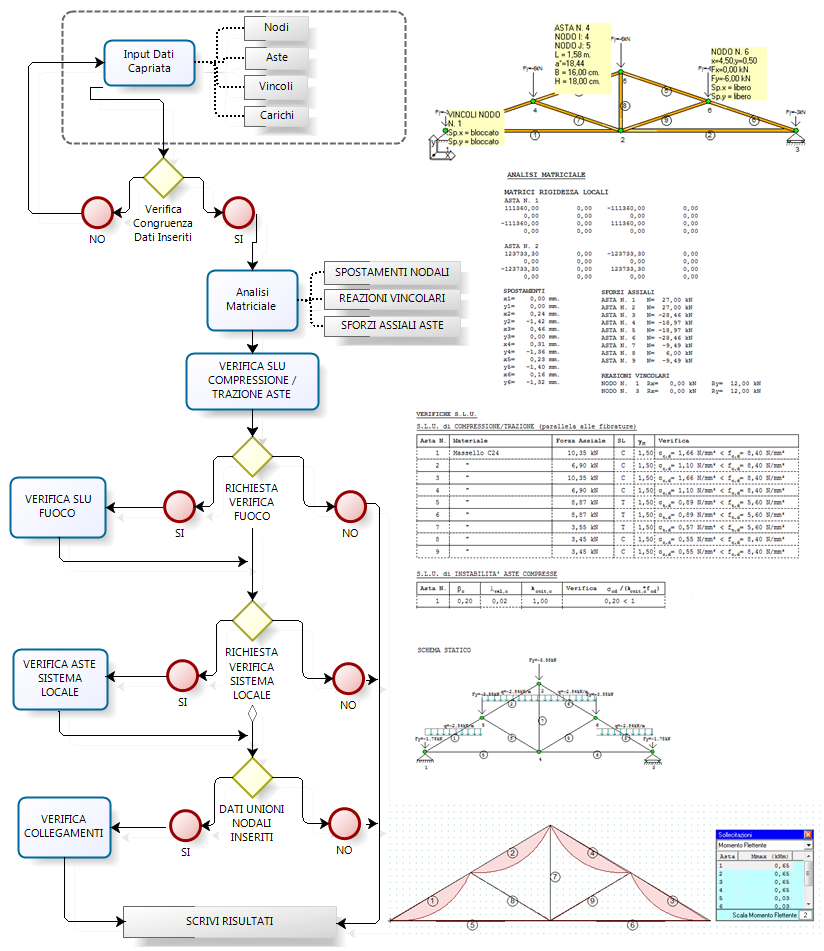

In particolare, si riporta il diagramma di flusso (flow chart) seguito dal software per effettuare tale verifica:

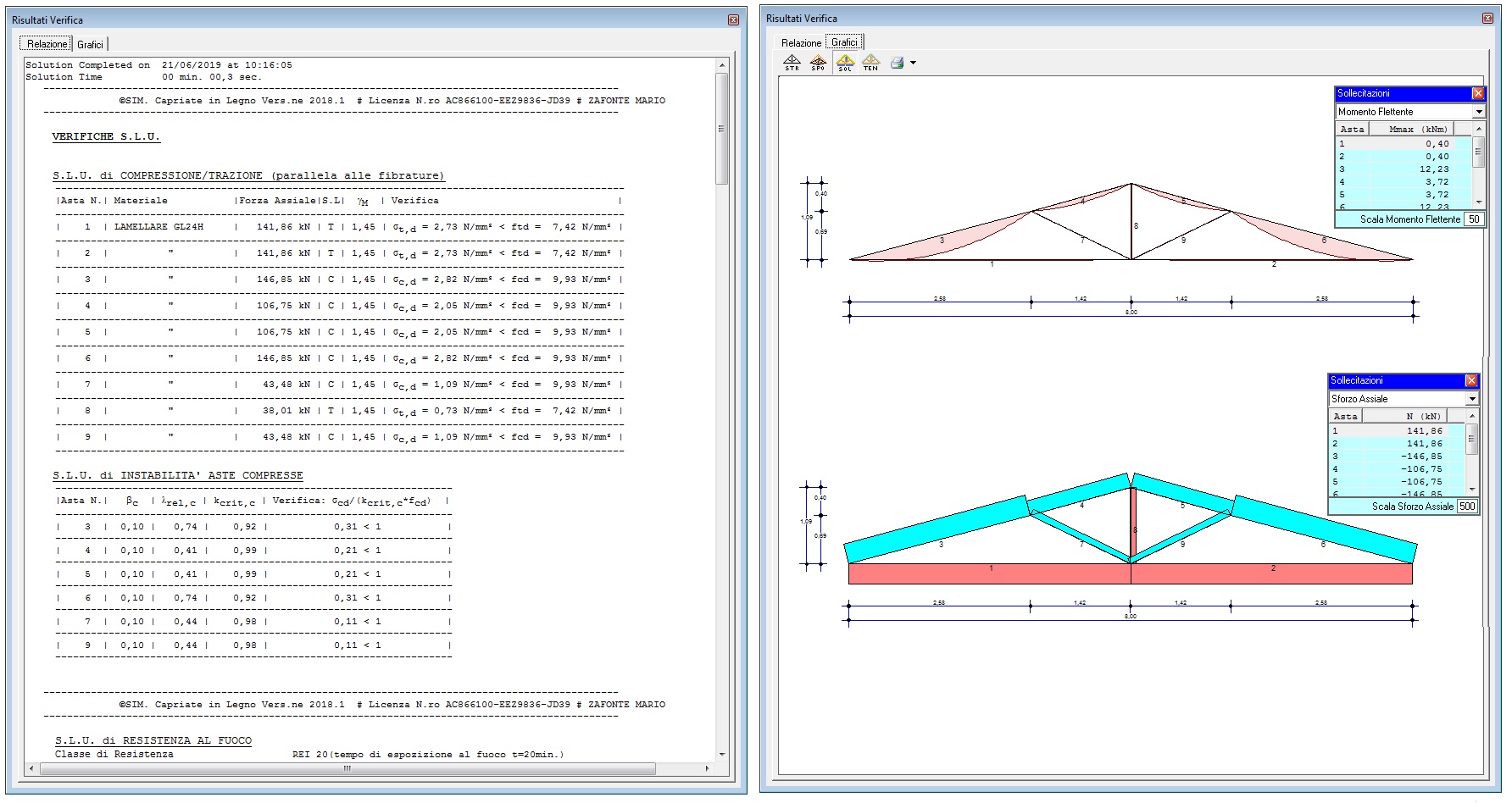

I risultati di tale calcolo (in termini di tensioni e deformazioni) vengono immediatamente visualizzati in un’apposita finestra di dialogo “risultati verifica” che si attiva automaticamente per un immediato controllo degli stessi.

Se dopo aver effettuato la verifica, si modifica un dato della struttura quali ad es. la base B di un’asta della capriata, dopo aver registrato tale modifica, il programma in automatico riesegue la verifica e ne mostra immediatamente i risultati sulla finestra di dialogo suddetta.

Nella finestra di dialogo “risultati verifica”, è inoltre possibile visualizzare immediatamente vari diagrammi e tabelle che oltre a visualizzare il valore di alcune caratteristiche ne mostrano il relativo grafico.

Selezionando la scheda Grafici, si attiva la possibilità di visualizzare a video gli spostamenti della struttura, le sollecitazioni (Sforzo assiale, Momento Flettente e Taglio), le tensioni.
