Verifica agli Stati Limite delle Unioni in Legno

Con riferimento a quanto riportato nel § 4.4.9 del D.M. 17/01/2018 Aggiornamento delle Norme Tecniche per le Costruzioni

I collegamenti tra gli elementi strutturali devono essere progettati in numero, posizione, resistenza, rigidezza tali da garantire la trasmissione delle sollecitazioni di progetto allo stato limite considerato in coerenza ai criteri adottati nello svolgimento dell’analisi strutturale.

Le capacità portanti e le deformabilità dei mezzi di unione utilizzati nei collegamenti devono essere determinate sulla base di prove meccaniche, per il cui svolgimento può farsi utile riferimento alle norme UNI EN 1075:2002, UNI EN 1380:2001, UNI EN 1381:2001, UNI EN 26891: 1991, UNI EN 28970: 1991, e alle pertinenti norme europee.

La capacità portante e la deformabilità dei mezzi di unione possono essere valutate con riferimento a normative di comprovata validità.

Nel calcolo della capacità portante del collegamento realizzato con mezzi di unione del tipo a gambo cilindrico, si dovrà tener conto, tra l’altro, della tipologia e della capacità portante ultima del singolo mezzo d’unione, del tipo di unione (legno-legno, pannelli-legno, acciaio-legno), del numero di sezioni resistenti e, nel caso di collegamento organizzato con più unioni elementari, dell’allineamento dei singoli mezzi di unione.

È ammesso l’uso di sistemi di unione di tipo speciale purché il comportamento degli stessi sia chiaramente individuato su base teorica e/o sperimentale e purché sia comunque garantito un livello di sicurezza non inferiore a quanto previsto nella presente norma tecnica.

Con riferimento a quanto riportato nelle "Istruzioni CNR DT 207/2007" , nel caso di collegamenti tra aste in legno con intagli che possono determinare compressione perpendicolare o inclinata rispetto la fibratura e/o taglio, si devono verificare i seguenti Stati Limite:

Compressione perpendicolare alla fibratura

Compressione inclinata rispetto alla fibratura

Taglio

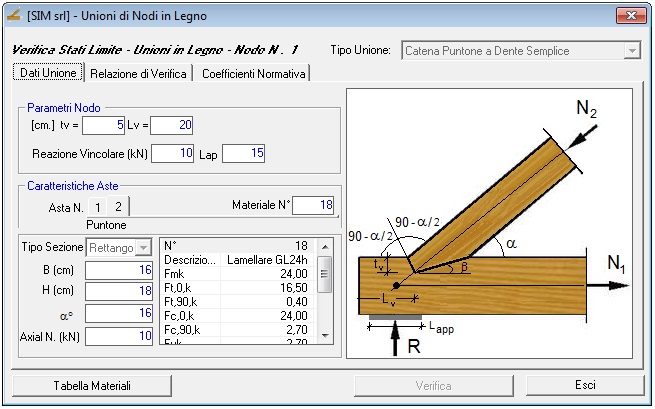

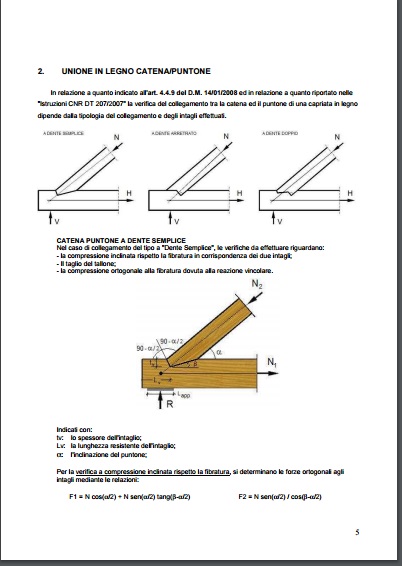

CATENA PUNTONE A DENTE SEMPLICE Nel caso di collegamento del tipo a "Dente Semplice", le verifiche da effettuare riguardano: - la compressione inclinata rispetto la fibratura in corrispondenza dei due intagli; - Il taglio del tallone; - la compressione ortogonale alla fibratura dovuta alla reazione vincolare

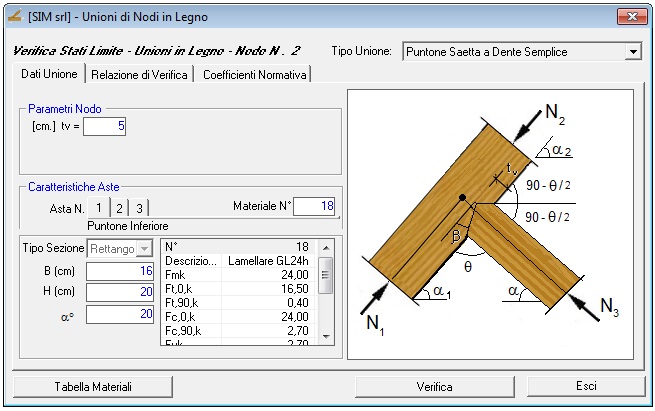

PUNTONE SAETTA A DENTE SEMPLICE Nel caso di collegamento del tipo a "Dente Semplice", le verifiche da effettuare riguardano: - la compressione inclinata rispetto la fibratura in corrispondenza dei due intagli;

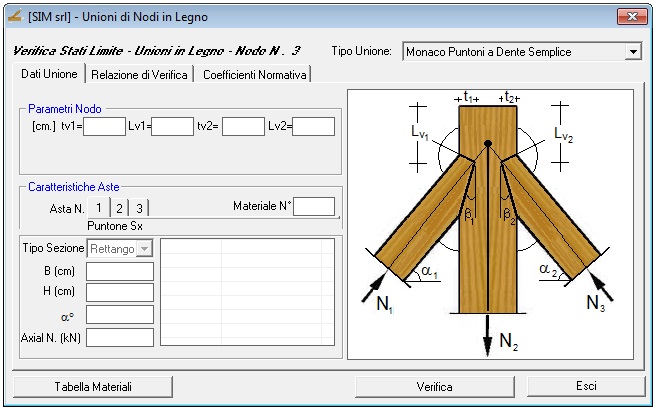

MONACO PUNTONI A DENTE SEMPLICE Nel caso di collegamento del tipo a "Dente Semplice", le verifiche da effettuare riguardano: - la compressione inclinata rispetto la fibratura in corrispondenza dei due intagli, sia nel puntone di Sx che nel puntone di DX.  - Il taglio del tallone;

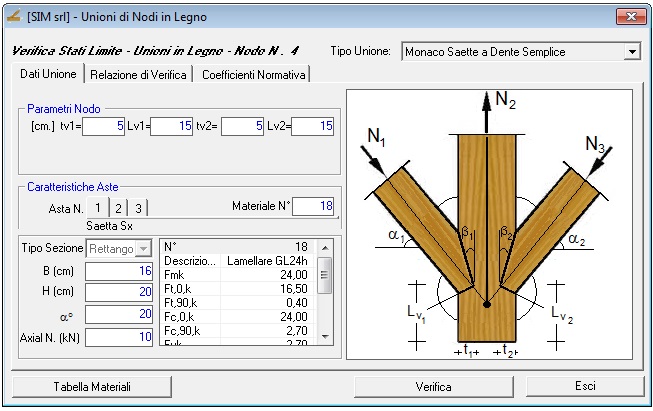

MONACO SAETTE A DENTE SEMPLICE Nel caso di collegamento del tipo a "Dente Semplice", le verifiche da effettuare riguardano: - la compressione inclinata rispetto la fibratura in corrispondenza dei due intagli, sia nella saetta di Sx che nella saetta di DX.  - Il taglio del tallone;

 . . . . .
