Tipologia Nodi

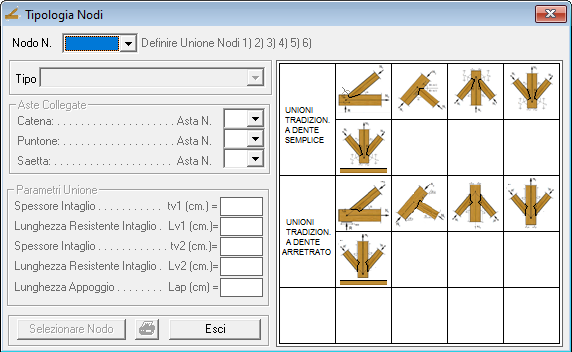

Selezionando il comando “Dati Capriata” – “Tipologia Nodi” appare una finestra di dialogo che consente di specificare come le aste vengono tra loro collegate nei singoli nodi.
Ciò è necessario, se si desidera effettuare la verifica dei collegamenti.
In questa versione del software è possibile selezionare il tipo di unione tra quelle indicate:
 |
Catena Puntone a Dente Semplice Puntone Saetta a Dente Semplice Monaco Puntoni a Dente Semplice Monaco Saette a Dente Semplice Catena Puntone a Dente Arretrato Puntone Saetta a Dente Arretrato Monaco Puntoni a Dente Arretrato Monaco Saette a Dente Arretrato
|
Selezionato il nodo e specificato il tipo di unione, bisognerà specificare tra le aste collegate allo stesso, quale deve essere considerata come Catena, quale come Puntone, etc. ed inoltre bisognerà specificare i parametri necessari alla verifica del tipo di unione specificata.

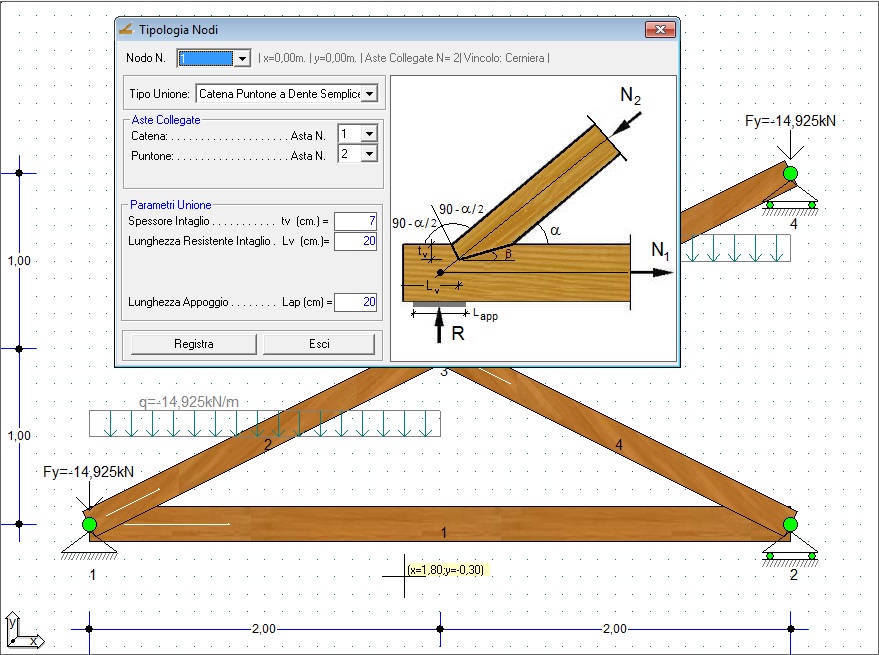

Ad es. nel caso di Unione Tipo Catena Puntone a Dente Semplice
si specificano:
- - numero dell'asta che funge da catena;
- - numero dell'asta che funge da puntone;
- - spessore dell'intaglio;
- - lunghezza resistente dell'intaglio;
- - lunghezza appoggio.
Dati necessari ad eseguire la verifica del nodo :
Tipologia Nodo: Catena Puntone a Dente Semplice
Profondità Intaglio: tv = 7,00 cm.
Lunghezza Resistente: Lv = 20,00 cm.
Reazione Vincolare: R = 29,35 kN
Lunghezza Appoggio: Lap = 20,00 cm.
Lef = min(Lap+H/3; 2Lap; 400)= 253,33 mm.
Aste Collegate:
Asta N. 1 B=16,00cm. x H=20,00cm. a = 0,00°
Materiale: LAMELLARE GL24H
fc0k =24,00N/mmq fc0d = 9,60N/mmq
fc90k= 2,70N/mmq fc90d= 1,08N/mmq
fvk = 2,70N/mmq fvd = 1,08N/mmq
Asta N. 2 B=12,00cm. x H=16,00cm. a = 26,57°
Materiale: LAMELLARE GL24H
fc0k =24,00N/mmq fc0d = 9,60N/mmq
fc90k= 2,70N/mmq fc90d= 1,08N/mmq
fvk = 2,70N/mmq fvd = 1,08N/mmq
Verifica a Compressione Inclinata rispetto le fibrature
Intaglio SX: Componente di compressione F1 = 31,17 kN
Angolo tra componente di compressione F1 e Fibratura: a1 = 13,28°
Resistenza a compressione inclinata fca1,d = 6,78N/mmq
s = 3,61 N/mmq < fca1,d
Intaglio DX: Componente di compressione F2 = 7,41 kN
Angolo tra componente di compressione F2 e Fibratura: a2 = 78,41°
Resistenza a compressione inclinata fca2,d = 1,12N/mmq
s = 0,18 N/mmq < fca2,d
Verifica a Taglio - tallone
t = N·cos(a) / Lv·B = 1,20N/mmq > fvd - NON VERIFICA
Verifica Appoggio - Compressione Perpendicolare alla fibratura
s = R / Lef·B = 0,72N/mmq < fc90d
