Collegamento Monaco Saette nelle Capriate Tradizionali
Nelle capriate tradizionali in legno il monaco viene collegato alla catena in due modi differenti[1]:

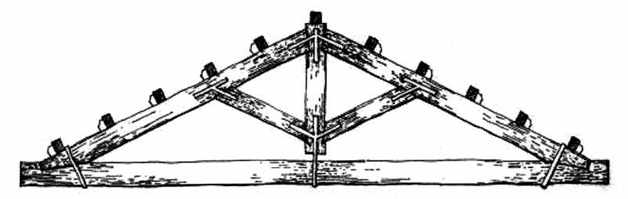

- Con dei ferri a U o delle cravatte collegate al monaco ma non alla catena realizzando un appoggio per quest'ultima, ma senza mettere in opera una connessione tra monaco e catena.
Il monaco è debolmente teso e ha essenzialmente il compito, oltre a quello di limitare la flessione della catena, di assicurare il collegamento tra saette e puntoni e la complanarità della struttura, in quanto collega tutte le aste.

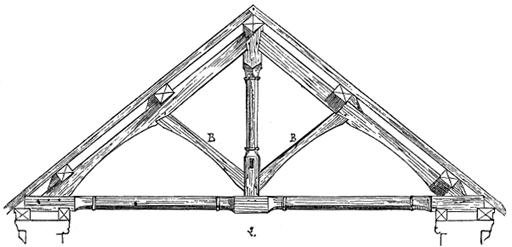

Questa connessione è comune dal tardo Rinascimento ed è quella che appare sulla manualistica ottocentesca, con l'eccezione della tradizione francese.
b. Con una connessione, più o meno rigida, paragonabile al collegamento a cerniera, realizzando una travatura reticolare vera e propria.
Questo tipo di connessione, propria del Medioevo, garantisce una maggiore efficienza, cosicché a parità di materiale, una capriata con collegamento monaco-catena a cerniera resiste a carichi superiori rispetto alla capriata utilizzata dopo il Rinascimento.

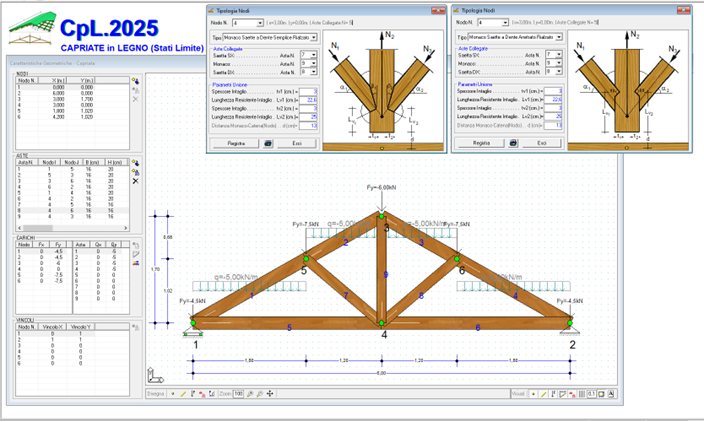

Entrambi i modi possono essere studiati con il software CpL.2025 ( Capriate in Legno Vers.2025) selezionando la tipologia di nodo “Monaco Saetta” a dente semplice o a dente arretrato - Rialzato.
Per tale tipo di collegamento occorre specificare:
- spessori di intaglio
- lunghezze resistenti di intaglio
e
- distanza monaco catena
in particolare, detta H l’altezza della sezione della catena,
a. per il collegamento con ferri a U o cravatte collegate al monaco ma non alla catena , occorre specificare una distanza monaco catena maggiore di H/2
d > H/2
b. per il collegamento a cerniera in cui il monaco tocca la catena , occorre specificare una distanza monaco catena pari ad H/2
d = H/2

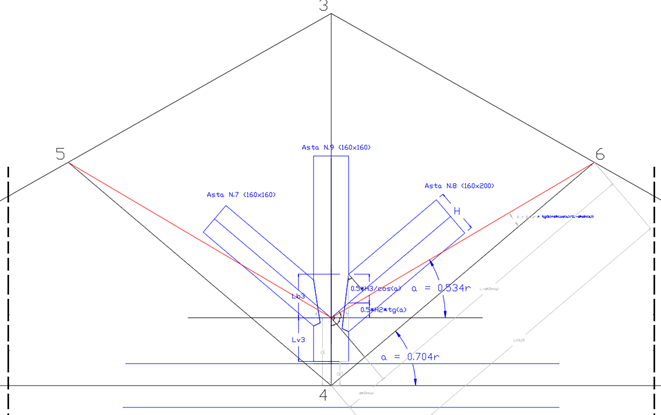

In entrambi i casi, l’angolo di inclinazione delle saette non corrisponde con l’angolo di inclinazione dell’asta corrispondente nel modello di calcolo
Anche se ciò comporta lievi variazioni nel calcolo delle forze ortogonali agli intagli, il software esegue la verifica del nodo considerando l’effettiva inclinazione delle saette.
Per una panoramica completa consulta il software capriate in legno oppure la sezione tipologia nodi.
[1] Tratto da Wikipedia
