Taglio di un cono con un piano inclinato
In questa pagina viene illustrato, passo dopo passo, il procedimento geometrico per determinare la sezione prodotta dall’intersezione tra un cono retto e un piano inclinato. La costruzione viene mostrata sia nello spazio tridimensionale sia mediante proiezioni ortogonali, fino alla ricostruzione finale della curva di taglio.
Obiettivo della costruzione
Si considera un cono retto di rivoluzione intersecato da un piano inclinato rispetto al piano di base.
Il problema consiste nel determinare la curva di sezione, cioè l’insieme dei punti appartenenti contemporaneamente alla superficie laterale del cono e al piano secante.
Solido di partenza

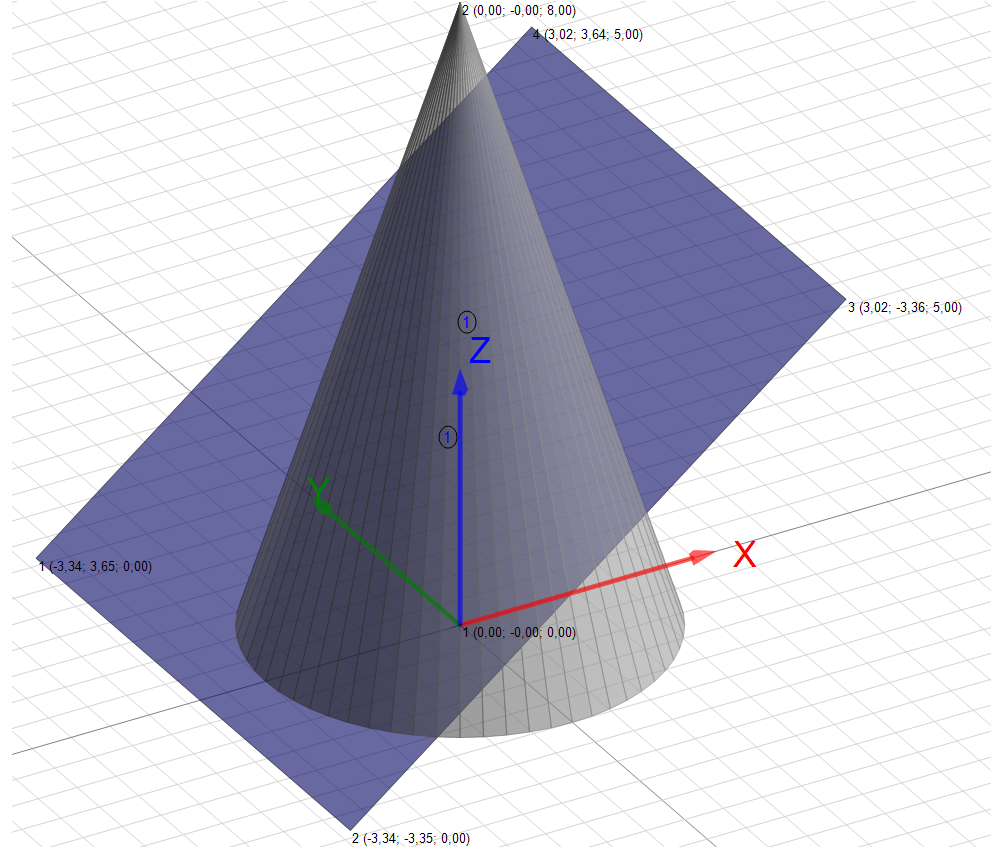

Il cono viene rappresentato nello spazio insieme al piano secante, così da comprendere la posizione reciproca degli elementi geometrici.
Curva cercata
L’intersezione non viene assunta in modo intuitivo, ma ricostruita attraverso una procedura rigorosa basata su generatrici e proiezioni.
Risultato finale
La sezione ottenuta viene riportata nel modello tridimensionale e usata per generare la nuova faccia piana del taglio.
Procedura costruttiva
La superficie laterale del cono viene discretizzata in generatrici. Ciascuna generatrice viene intersecata con il piano; i punti ricavati definiscono la curva di sezione.
Discretizzazione del cono
Il cono viene suddiviso in un insieme di generatrici, utili per trasformare la ricerca della curva in una sequenza di intersezioni puntuali.
Intersezione con il piano
Per ogni generatrice si individua il punto appartenente anche al piano inclinato. Ogni punto è quindi un elemento della sezione cercata.
Ordinamento dei punti
I punti di intersezione vengono ordinati secondo la loro posizione lungo il contorno per ricostruire un profilo continuo e coerente.
Ricostruzione nello spazio
La curva ottenuta viene riportata nel modello tridimensionale per visualizzare il taglio effettivo del cono.
Sviluppo grafico della curva

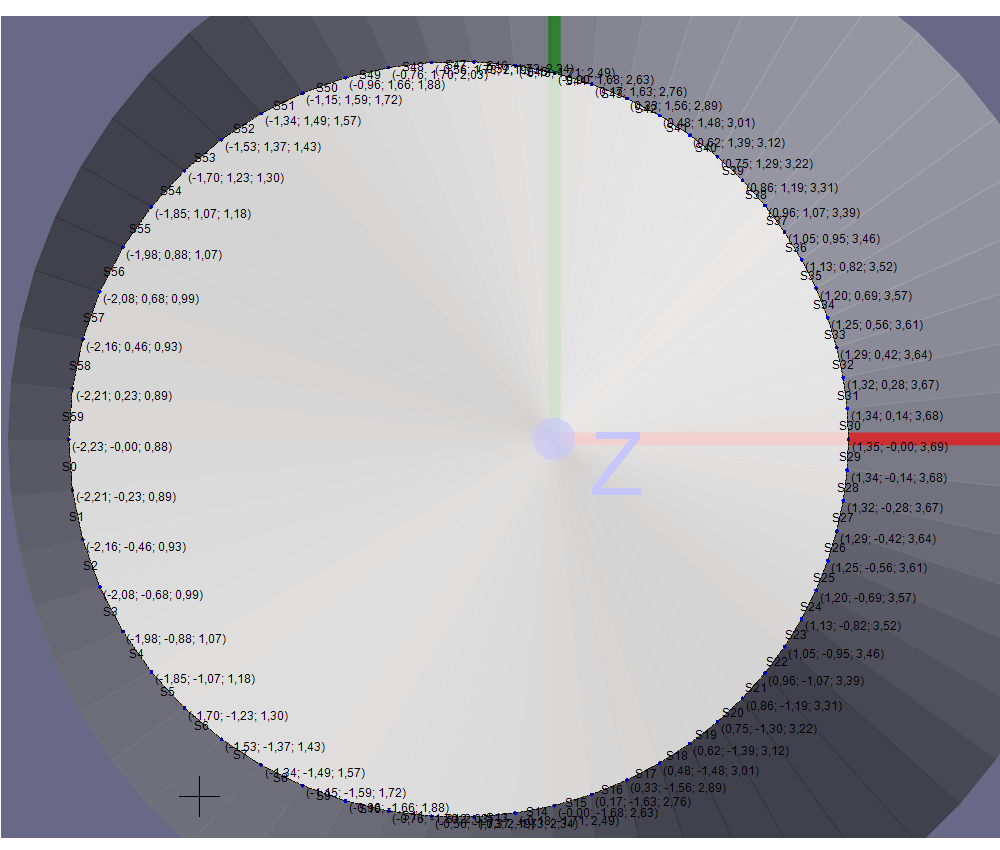

Le immagini seguenti mostrano la costruzione progressiva della sezione e il raffinamento della curva di intersezione.

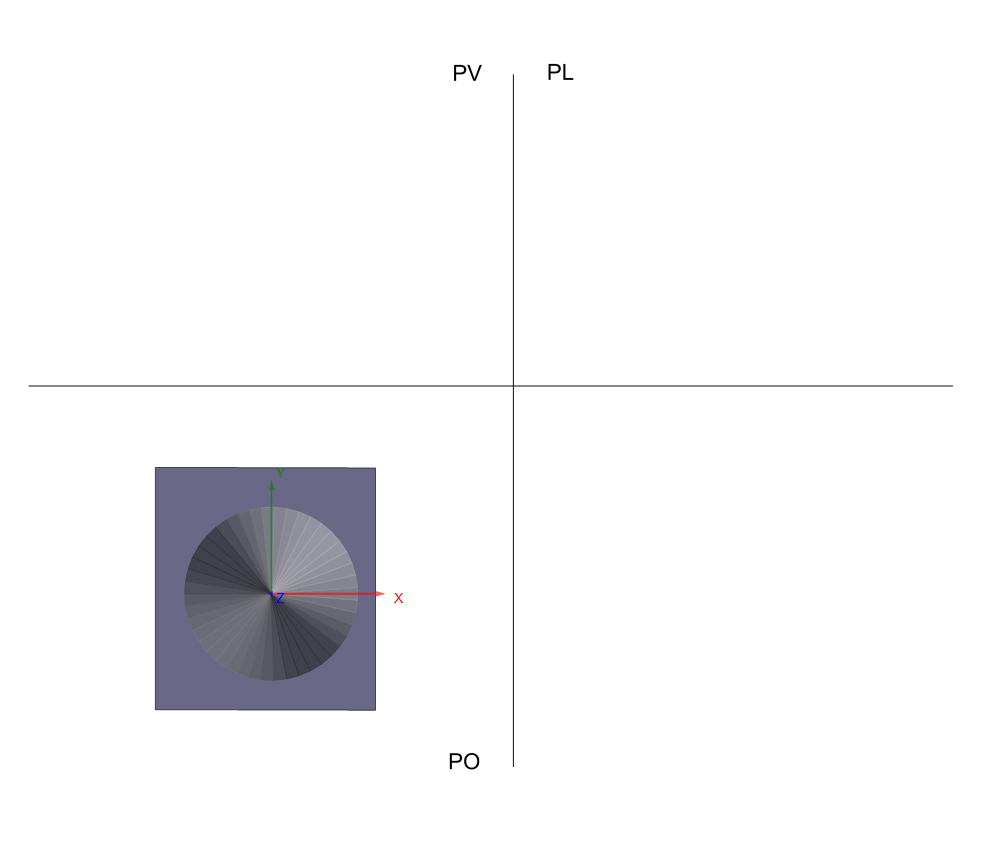

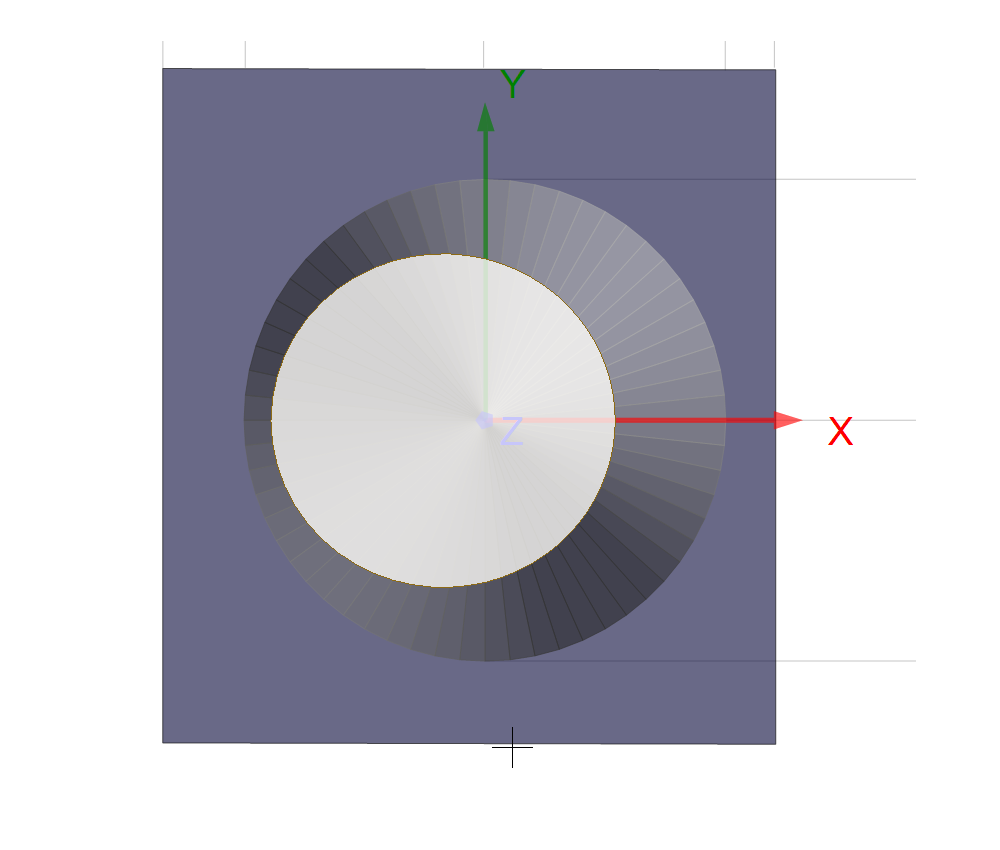

Proiezione ortogonale su piano orizzontale (vista dall’alto).

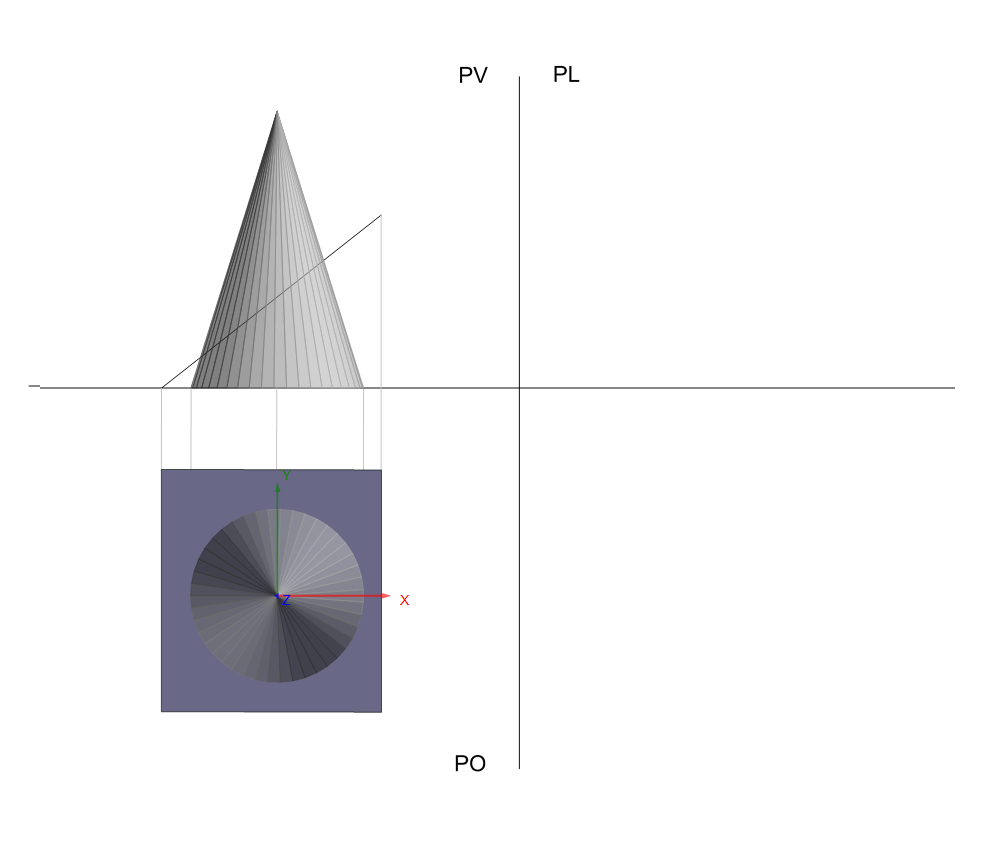

Proiezione ortogonale su piano verticale (vista frontale).

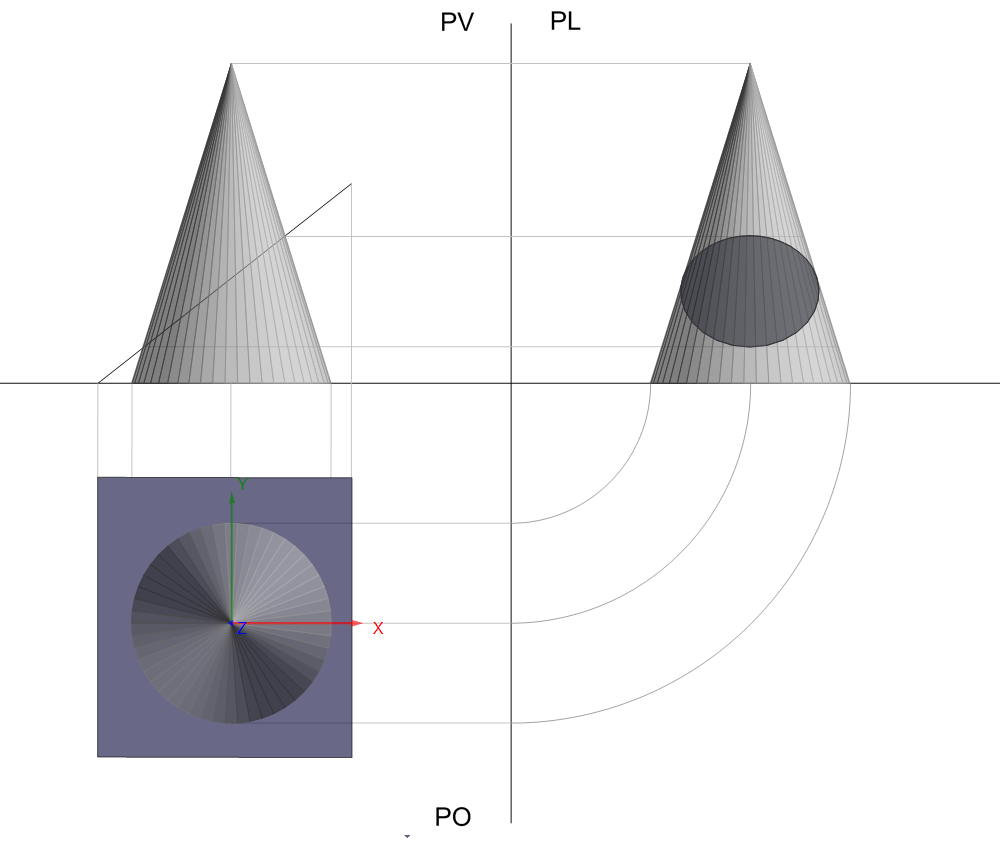

Proiezione ortogonale su piano laterale.

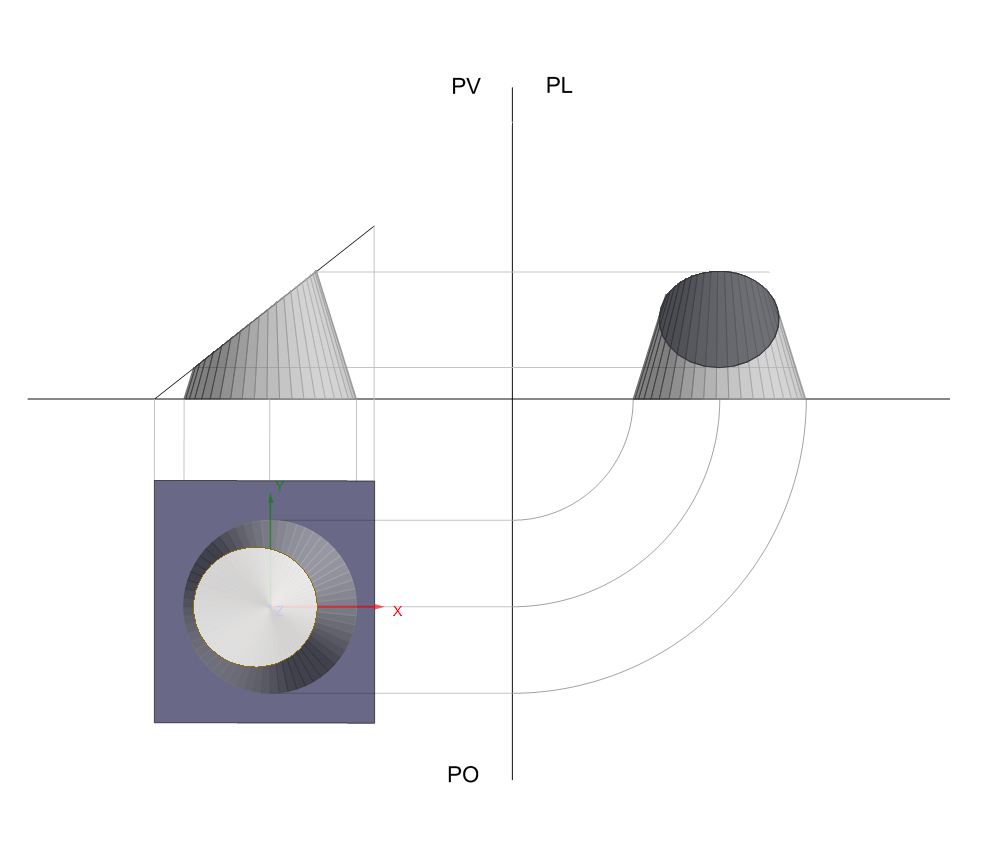

Proiezioni ortogonali del cono tagliato.
Nel caso illustrato, il piano interseca una sola falda del cono e non è parallelo a una generatrice. La sezione risultante è quindi una ellisse.
Ricostruzione finale del modello
Una volta determinato il contorno della sezione, la curva viene riportata nel 3D e usata per chiudere la faccia del taglio.

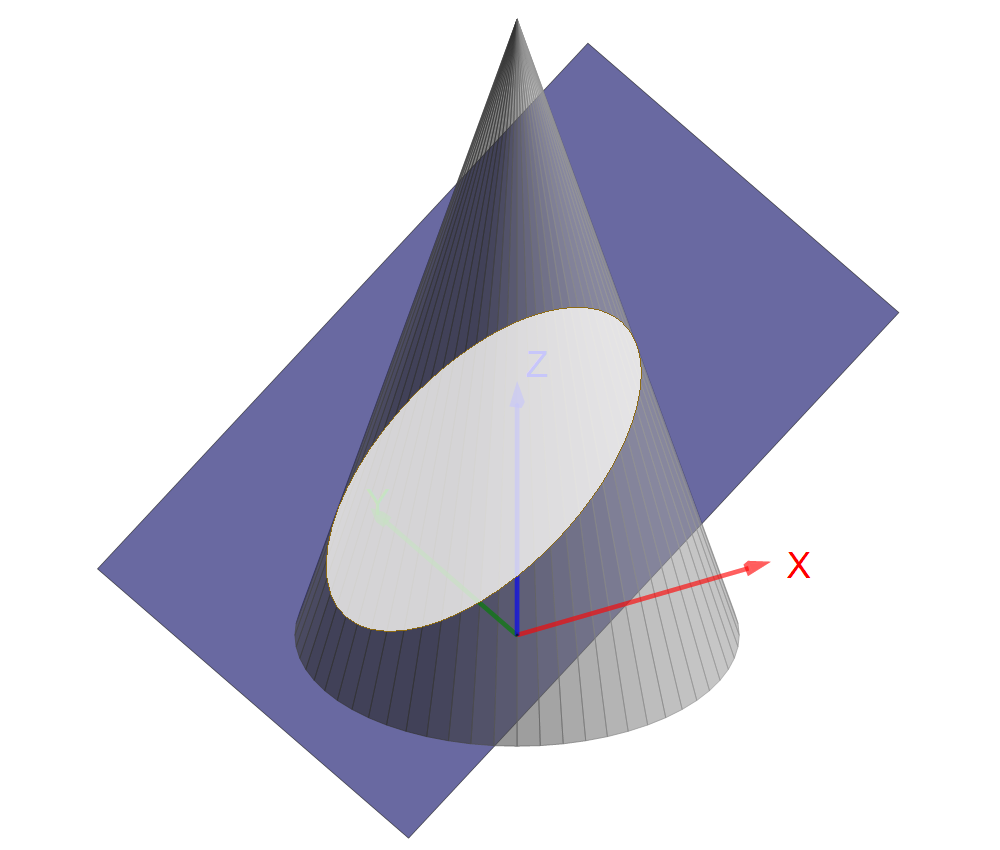

Vista tridimensionale del cono e del piano inclinato.

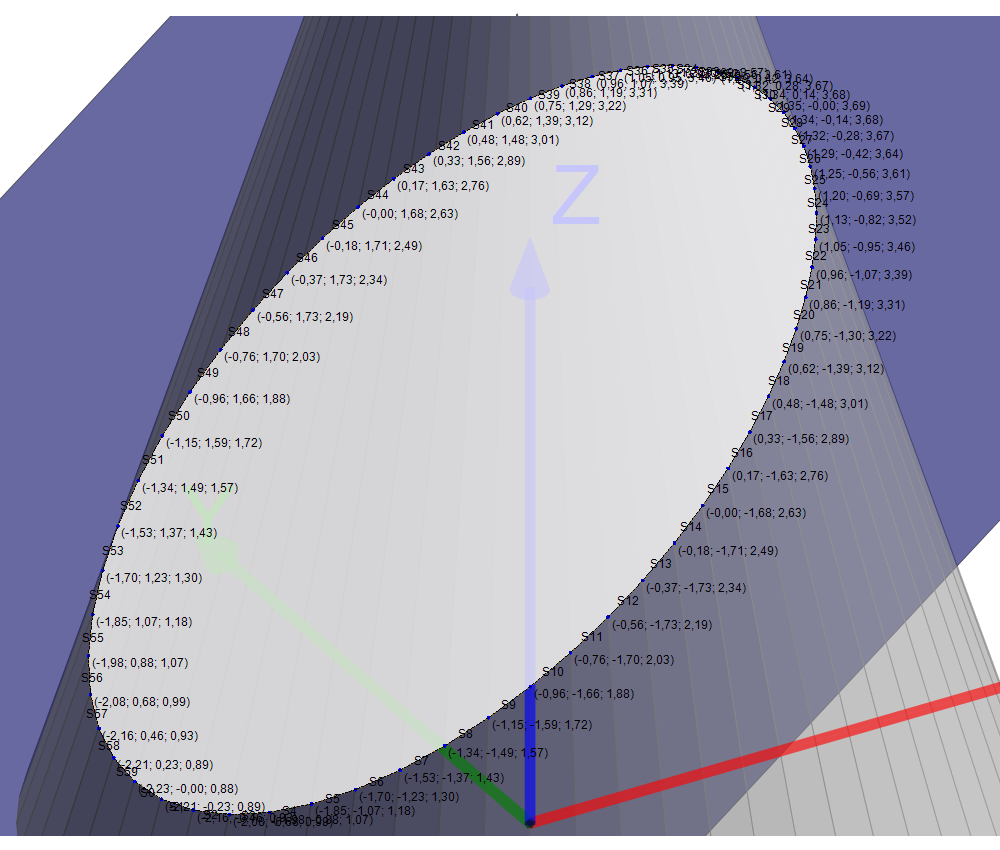

Curva completa della sezione nel sistema di rappresentazione.

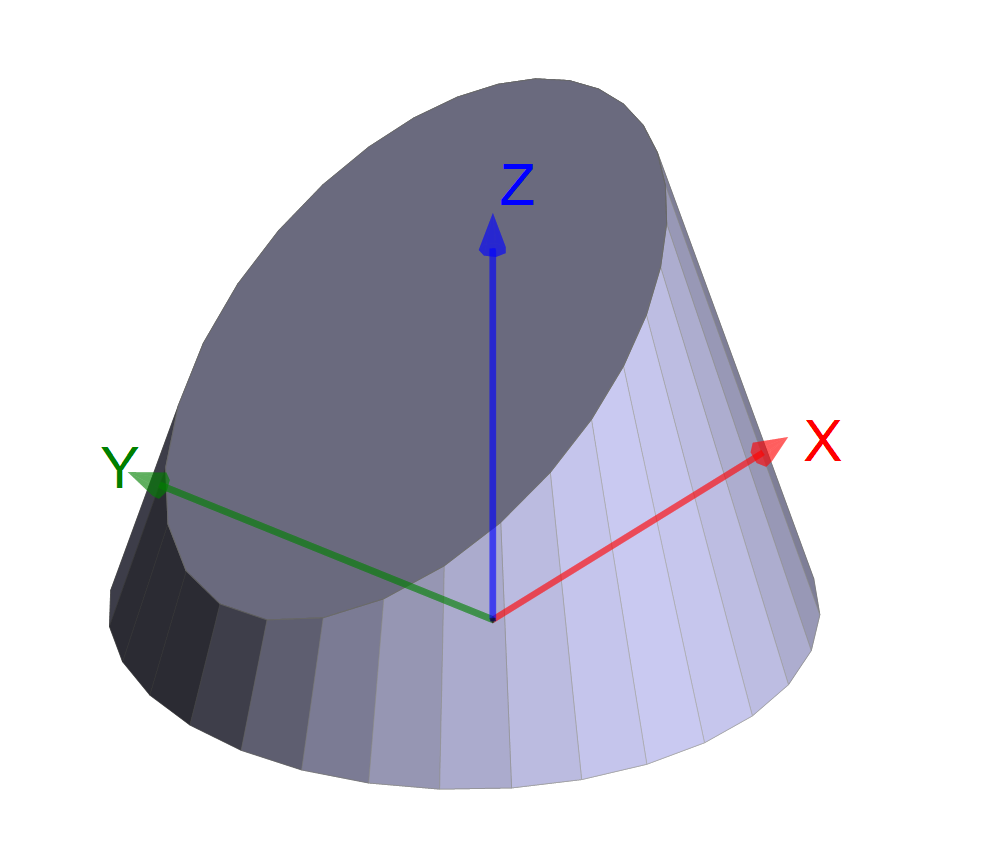

Risultato finale. La sezione ottenuta viene riportata nel modello tridimensionale e usata per generare la nuova faccia piana del taglio.

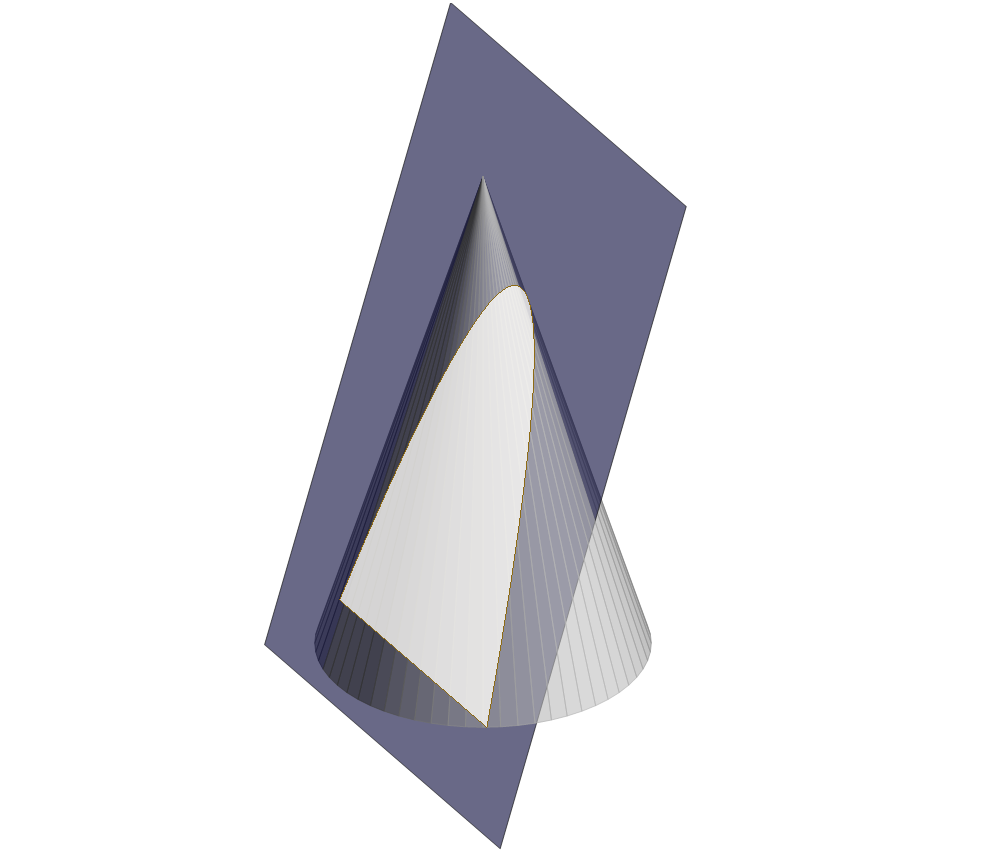

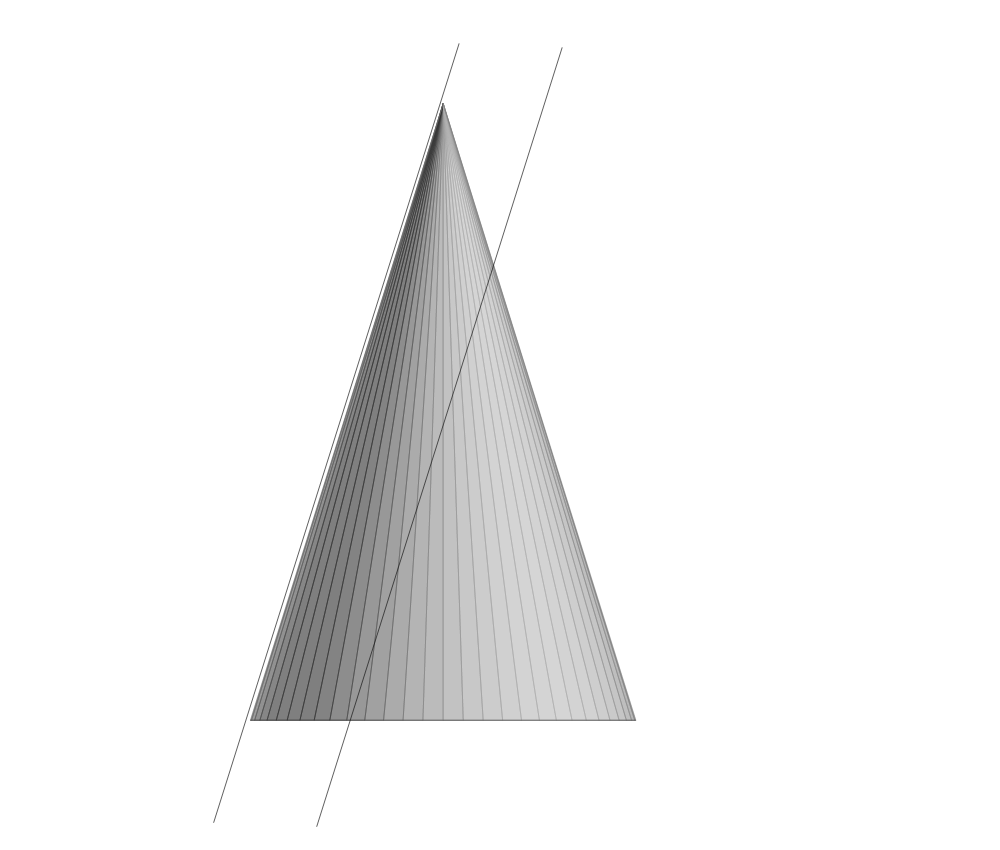

Piano di taglio parallelo a una generatrice del cono
Se il piano di taglio è parallelo a una generatrice del cono, l’intersezione risultante è una parabola.

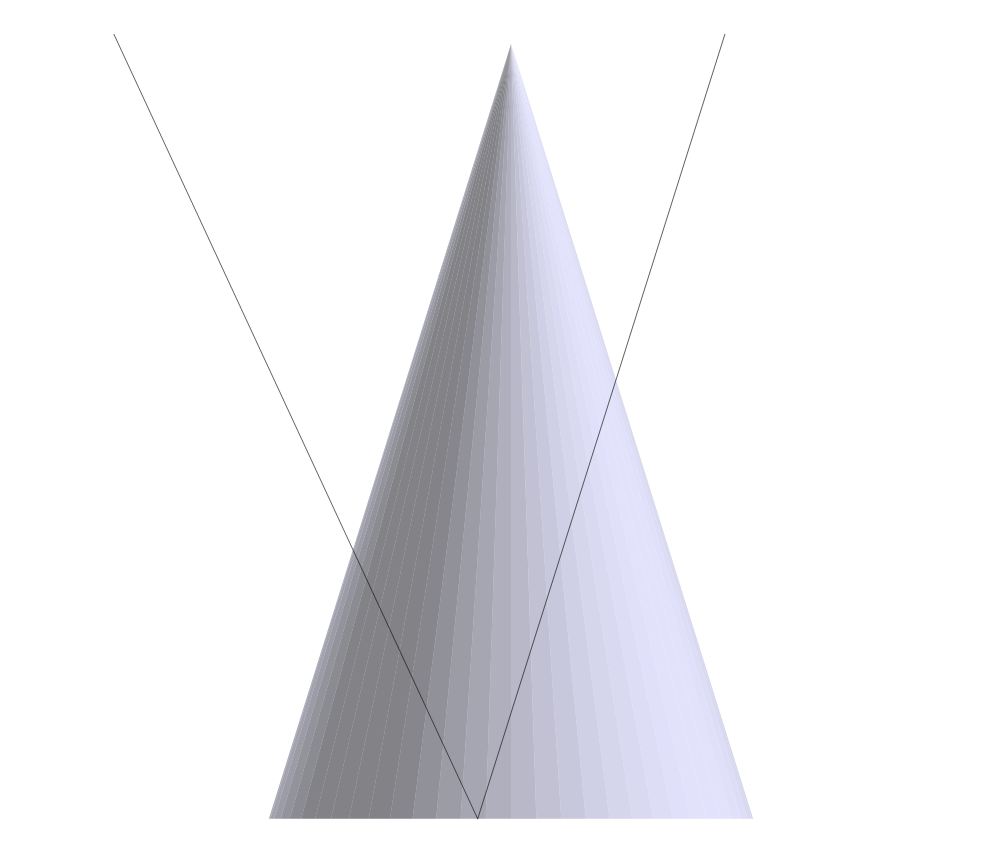

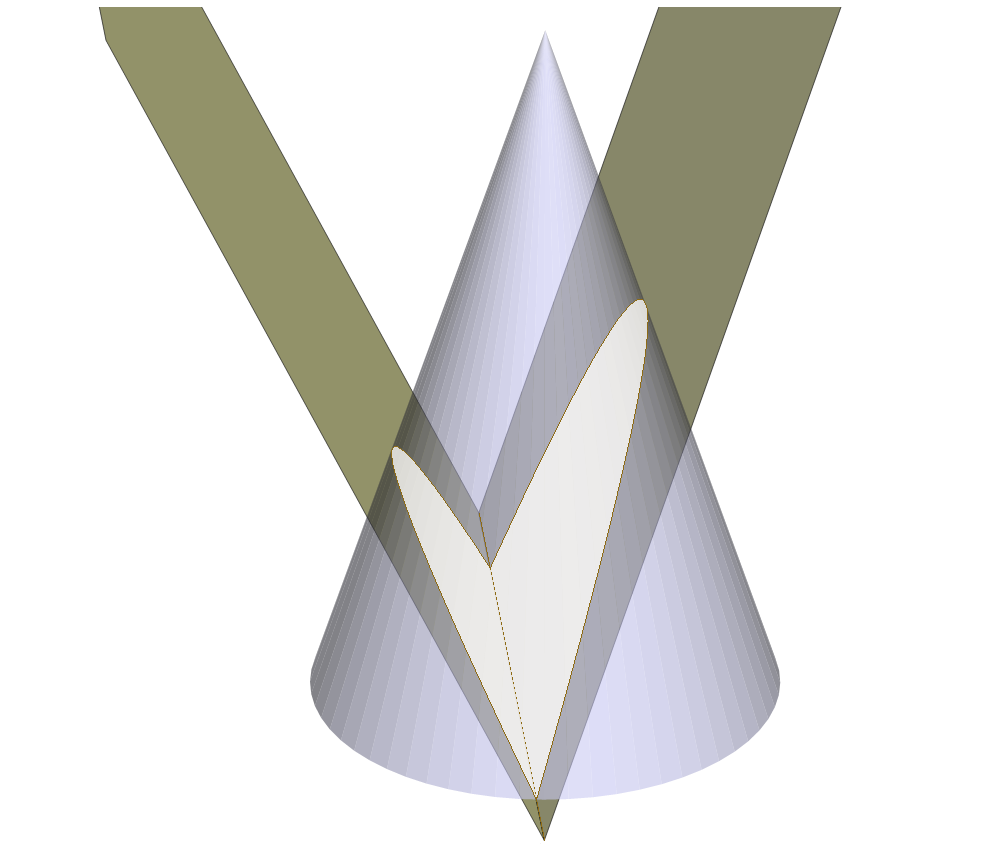

Intersezione con due piani di taglio
Nel caso di più piani che intersecano il cono, si possono ottenere diverse superfici di taglio e più profili di sezione.
Download
Scarica la presentazione tecnica Scarica il software
La presentazione tecnica raccoglie i principali passaggi costruttivi e le immagini relative alla sezione del cono con piano inclinato.
